Dolne zasilanie grzejnika - schemat i jak uniknąć spadku mocy?

Dolne zasilanie grzejnika to rozwiązanie, które łączy estetykę z wygodą montażu, ale tylko wtedy, gdy instalacja jest dobrze dopasowana do konkretnego modelu. W tym artykule pokazuję, kiedy taki układ ma sens, jak rozpoznać właściwy grzejnik i armaturę, jak przebiega montaż oraz jakie błędy najczęściej obniżają moc grzewczą. Jeśli planujesz remont albo wymianę kaloryfera, zaoszczędzisz sobie tu kilku kosztownych pomyłek.

Kiedy dolne zasilanie ma największy sens

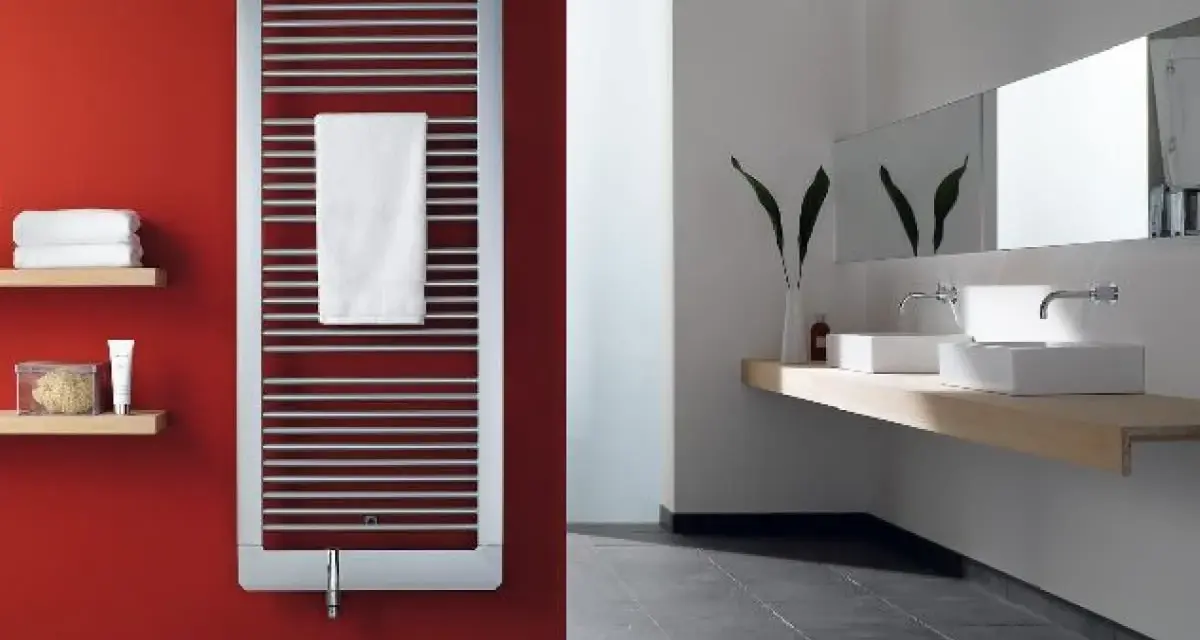

Najlepiej sprawdza się tam, gdzie instalacja została zaplanowana od początku pod nowoczesny układ grzewczy. Jeśli przewody wychodzą z podłogi albo z ściany tuż nad nią, dolne podłączenie pozwala ukryć większość rur, a to od razu poprawia wygląd wnętrza i ułatwia sprzątanie. W łazienkach, salonach i pokojach dziennych ta różnica jest naprawdę widoczna, zwłaszcza przy gładkich grzejnikach płytowych.

Z praktyki wiem, że ten wariant najlepiej działa w instalacjach z pompą obiegową. Wtedy przepływ wody jest stabilny, a grzejnik równomiernie oddaje ciepło. Gorzej wygląda sytuacja w starych układach grawitacyjnych, gdzie obieg opiera się głównie na naturalnym ruchu wody. Tam boczne podłączenie bywa po prostu bezpieczniejsze i mniej kapryśne.

Jeśli remont obejmuje tylko wymianę jednego grzejnika, a rury wychodzą już wysoko ze ściany, przeróbka na dolne zasilanie może oznaczać dodatkowe kucie albo zmianę prowadzenia przewodów. Wtedy warto chłodno policzyć, czy estetyka rzeczywiście uzasadnia większy zakres prac. To dobry moment, żeby przejść od ogólnej decyzji do doboru właściwego modelu i armatury.

Jak rozpoznać właściwy grzejnik i armaturę

Tu najłatwiej o pomyłkę, bo na rynku są różne warianty dolnego podłączenia i nie wszystkie wyglądają tak samo. Najczęściej spotkasz grzejniki z przyłączem centralnym, czyli takim, w którym króćce są blisko środka dolnej krawędzi. W praktyce bardzo często pracują one w standardzie 50 mm, co oznacza niewielki rozstaw osi między zasilaniem a powrotem.

Warto też odróżnić trzy typowe rozwiązania:

W układach z dolnym zasilaniem bardzo ważna jest też wkładka zaworowa, czyli element wewnętrzny sterujący przepływem wody przez grzejnik. To właśnie ona współpracuje z głowicą termostatyczną i pozwala regulować temperaturę bez rozkręcania całej instalacji. Jeśli model ma fabrycznie wbudowaną taką wkładkę, montaż jest zwykle prostszy, ale nadal trzeba dobrać odpowiedni zestaw przyłączeniowy.

Ja zawsze sprawdzam jeszcze jedną rzecz: czy producent nie przewidział konkretnej strony zasilania. W niektórych modelach zasilanie powinno iść do króćca bliżej środka, a powrót do zewnętrznego. Wystarczy zamiana tych dwóch punktów, żeby grzejnik działał zauważalnie słabiej. Skoro wiemy już, co kupić i jak to rozpoznać, pora przejść do samego schematu połączeń.

Schemat podłączenia bez pomyłek

Przy dolnym zasilaniu najważniejsze jest jedno: zasilanie i powrót muszą trafić do właściwych króćców. Nie zakładaj tego na oko, nawet jeśli rury wydają się „logiczną parą”. W praktyce najpierw identyfikuje się stronę i typ grzejnika, a dopiero potem podpina przewody. To oszczędza nerwów i niepotrzebnego spuszczania wody z instalacji.

1. Sprawdź oznaczenia producenta na obudowie, wkładce zaworowej i zestawie przyłączeniowym.
2. Ustal, czy masz wersję centralną 50 mm, lewą, prawą czy model obrotowy.
3. Podłącz przewód zasilający do właściwego króćca zgodnie z instrukcją modelu.
4. Powrót wpiąć do drugiego króćca, bez zamiany stron.
5. Załóż głowicę termostatyczną lub kaptur ochronny dopiero po kontroli połączeń.

W tym miejscu przydaje się zwykła dyscyplina instalatorska. Połączenia trzeba dokręcać z wyczuciem, ale nie „na siłę”, bo zbyt mocny docisk potrafi uszkodzić uszczelnienie. Jeśli gwinty są niezgodne albo elementy nie siadają osiowo, nie warto ich ratować przypadkowym skręcaniem. Takie prowizorki zwykle kończą się przeciekiem po napełnieniu układu.

W grzejnikach o większej długości czasem stosuje się inne warianty przepływu, ale w dolnym zasilaniu trzeba szczególnie pilnować zgodności z projektem. Przy dużych modelach nierówny rozkład wody szybciej wychodzi na jaw niż w małych drabinkach łazienkowych. To prowadzi już prosto do samego montażu na ścianie i wpięcia w instalację.

Jak wygląda montaż krok po kroku

Sam montaż nie jest skomplikowany, ale wymaga precyzji. Najpierw mocuje się wsporniki, potem zawiesza grzejnik, a dopiero na końcu dopasowuje podejścia rurowe. Jeśli wszystko ma zagrać estetycznie, położenie przyłączy musi być zgodne z wymiarami wybranego modelu, a nie tylko „mniej więcej” pasować do ściany.

1. Wyznacz wysokość i poziom. Grzejnik musi wisieć równo, inaczej odpowietrzanie i praca zaworu będą mniej przewidywalne.
2. Zamocuj uchwyty. Użyj kołków dobranych do rodzaju ściany, bo zbyt słabe mocowanie szybko się luzuje.
3. Zawieś grzejnik na sucho. Sprawdź, czy podejścia rurowe faktycznie trafiają w króćce bez naprężeń.
4. Podłącz armaturę. Zawór termostatyczny, zawór odcinający i elementy przyłączeniowe muszą być zgodne z rozstawem grzejnika.
5. Napełnij instalację i odpowietrz układ. Odpowietrznik usuwa powietrze, które blokuje przepływ i obniża moc grzania.
6. Sprawdź szczelność. Obejrzyj wszystkie połączenia przy ciśnieniu roboczym, zanim zamkniesz dostęp do instalacji.

Odpowietrzenie jest często lekceważone, a to jeden z prostszych sposobów na uniknięcie nierównego grzania. Jeśli w górnej części grzejnika słychać przelewanie albo jedna strona robi się zimna, zwykle winne jest właśnie powietrze albo zbyt mały przepływ. Dlatego po montażu nie poprzestaję na samym „nie cieknie” - sprawdzam też, czy cała powierzchnia zaczyna pracować równomiernie.

Jeżeli coś nie pasuje już na etapie przymiarki, lepiej zatrzymać się przed podłączeniem niż walczyć z naprężonymi rurami. To drobna różnica w podejściu, ale właśnie ona odróżnia poprawny montaż od serii późniejszych poprawek. A skoro mowa o poprawkach, warto od razu nazwać błędy, które psują efekt najczęściej.

Najczęstsze błędy i ich skutki

Najbardziej kosztowny błąd jest banalny: zamiana zasilania z powrotem. W praktyce może to obniżyć moc cieplną grzejnika nawet o ponad 30%, więc pomieszczenie grzeje słabiej, choć instalacja formalnie „działa”. Taki problem bywa zdradliwy, bo na pierwszy rzut oka wszystko wygląda poprawnie, a dopiero po czasie widać, że kaloryfer nie daje tyle ciepła, ile powinien.

Drugi częsty problem to ignorowanie geometrii grzejnika. W długich modelach przepływ wody nie rozkłada się tak samo jak w małych łazienkowych drabinkach, dlatego nie każdy wariant podłączenia będzie równie dobry. Przy niektórych konstrukcjach podłączenie krzyżowe może obniżyć moc o około 10%, a przy dolnym zasilaniu niepoprawne ustawienie króćców jeszcze bardziej zaburza pracę całego urządzenia.

• Za mały lub źle dobrany rozstaw przyłączy powoduje naprężenie rur i nieszczelności.
• Brak odpowietrzenia zostawia zimną górę grzejnika i fałszuje ocenę jego wydajności.
• Zły dobór armatury utrudnia regulację temperatury i serwis.
• Montaż bez sprawdzenia instrukcji modelu kończy się często poprawkami po napełnieniu układu.

Ważne jest też to, żeby nie udawać, że każda instalacja zachowuje się tak samo. W domach z grawitacyjnym obiegiem wody dolne zasilanie może po prostu nie wykorzystać pełnego potencjału grzejnika. W takich warunkach lepszy bywa klasyczny układ boczny, szczególnie jeśli chodzi o szybkie i przewidywalne oddawanie ciepła. To już naturalnie prowadzi do porównania obu rozwiązań.

Dolne czy boczne podłączenie przy remoncie

Jeśli wybór dotyczy wyłącznie estetyki, dolne zasilanie zwykle wygrywa. Jeśli jednak liczy się łatwość wymiany starego grzejnika bez większej ingerencji w instalację, boczne podłączenie często okazuje się bardziej praktyczne. Właśnie dlatego przy remoncie nie patrzę tylko na wygląd, ale przede wszystkim na to, jak zachowuje się cały układ grzewczy.

W praktyce dolne przyłącze wygrywa tam, gdzie instalacja ma być możliwie niewidoczna, a boczne tam, gdzie kluczowe są prostota i zgodność z istniejącym układem rur. Wybór nie jest więc kwestią gustu, tylko dopasowania do konkretnej sytuacji. I właśnie to dopasowanie warto sprawdzić jeszcze przed zamknięciem zabudowy albo zasłonięciem przewodów.

Co sprawdzić, zanim zamkniesz zabudowę

Przed zakończeniem prac robię zawsze trzy rzeczy: test szczelności, test grzania i kontrolę dostępu do armatury. Jeśli któryś z tych punktów zostanie pominięty, poprawki po czasie bywają nieproporcjonalnie drogie do samego montażu. Najwięcej problemów pojawia się wtedy, gdy rury są już zabudowane, a nie ma jak swobodnie dostać się do zaworu albo odpowietrznika.

• Upewnij się, że zawór termostatyczny działa płynnie i nie jest zasłonięty zabudową.
• Sprawdź, czy odpowietrznik jest dostępny bez demontażu całego grzejnika.
• Zweryfikuj, czy grzejnik nagrzewa się równomiernie na całej powierzchni.
• Zachowaj dokumentację modelu, bo przy kolejnej wymianie oszczędza to dużo czasu.

Jeśli instalacja ma pracować bez problemów przez lata, najważniejsze są nie spektakularne rozwiązania, tylko zgodność wymiarów, prawidłowy kierunek przepływu i uczciwa kontrola po montażu. W przypadku dolnego zasilania nie ma miejsca na przypadkowe skróty, bo każdy błąd szybko odbija się na komforcie w pomieszczeniu. To właśnie dlatego przy takim montażu wolę poświęcić kilkanaście minut więcej na przymiarkę niż później wracać do poprawiania całego układu.
