Solidna brama przesuwna zaczyna się nie od napędu, ale od tego, co jest pod spodem. Dobrze zaprojektowany fundament pod bramę przesuwną musi przenosić ciężar skrzydła, siły działające na wózki, pracę gruntu po zimie oraz miejsce na automat i okablowanie. W tym artykule pokazuję, jak dobrać wymiary, jak wykonać taki fundament krok po kroku i gdzie najczęściej pojawiają się błędy, które później kosztują najwięcej.
Najważniejsze rzeczy, które decydują o trwałości i płynnym ruchu bramy
- Głębokość fundamentu dobieram do strefy przemarzania gruntu, a w Polsce najczęściej mieści się ona w przedziale 0,8-1,4 m.
- Szerokość zwykle zaczyna się od 40-50 cm, ale przy wózkach i napędzie trzeba lokalnie przewidzieć więcej miejsca.
- Przed betonowaniem warto zrobić próbny montaż, wyznaczyć oś i od razu ułożyć peszle pod zasilanie oraz akcesoria.
- Najczęstsze problemy wynikają z płytkiego posadowienia, krzywej geometrii i zbyt szybkiego montażu na świeżym betonie.
- Jeśli grunt jest słaby albo wilgotny, lepiej od razu uwzględnić odwodnienie i mocniejsze zbrojenie niż później prostować bramę.
Co fundament musi naprawdę przenieść
W przypadku bramy przesuwnej fundament nie jest tylko „podstawą z betonu”. To element, który przyjmuje obciążenie punktowe od wózków jezdnych, siły boczne przy rozpędzaniu i hamowaniu skrzydła oraz nacisk gruntu, który zimą potrafi pracować bardzo agresywnie. Jeśli brama jest automatyczna, dochodzi jeszcze wibracja od napędu i dodatkowe obciążenie w miejscu montażu listwy zębatej lub siłownika.
Z mojego doświadczenia wynika, że najwięcej szkód robi nie sam ciężar bramy, tylko jego nierówny rozkład. Skrzydło przesuwne nie „stoi” na całej długości fundamentu, tylko opiera się na kilku punktach, więc każdy błąd w poziomie, osi lub zagęszczeniu betonu bardzo szybko wychodzi w praktyce. Brama zaczyna ciężej chodzić, napęd pracuje głośniej, a po zimie pojawia się charakterystyczne ocieranie.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Stopa punktowa pod wózki | Lekka brama, dobre podłoże, prosty układ wjazdu | Mniej betonu, szybsze wykonanie | Gorsza tolerancja na błędy i słabsza sztywność |
| Ława wydłużona | Standardowe i cięższe bramy, automat, grunt o przeciętnej nośności | Lepsze rozłożenie nacisku i większa stabilność | Więcej pracy, większy wykop i staranniejsze szalowanie |
W praktyce przy bramach przydomowych częściej wybieram ławę wydłużoną, bo lepiej znosi codzienną pracę i jest mniej wrażliwa na lokalne osiadanie gruntu. Kiedy już wiadomo, co fundament ma przenieść, można sensownie przejść do wymiarów, bo to one decydują, czy całość będzie działać lekko, czy zacznie sprawiać kłopoty.
Jak dobrać wymiary i głębokość
Najprostsza zasada brzmi: fundament musi zejść poniżej lokalnej strefy przemarzania, a do tego warto zostawić jeszcze około 10 cm zapasu. W polskich warunkach przyjmuje się cztery strefy przemarzania: 0,8 m, 1,0 m, 1,2 m i 1,4 m. To ważne, bo zamarzająca w gruncie woda zwiększa objętość i potrafi podnieść albo rozszczelnić źle posadowiony fundament.
| Strefa przemarzania | Typowa głębokość | Co to oznacza w praktyce |
|---|---|---|
| I | 0,8 m | Minimalna głębokość wykopu zwykle nie powinna być mniejsza niż 90 cm |
| II | 1,0 m | Bezpiecznie celuję w około 1,1 m lub więcej |
| III | 1,2 m | Wykop i zbrojenie trzeba traktować bardzo poważnie |
| IV | 1,4 m | Tu oszczędzanie na głębokości zwykle kończy się poprawkami |
Szerokość fundamentu pod bramę przesuwną najczęściej zaczyna się od 40-50 cm, ale przy miejscu montażu wózków i napędu dobrze jest przewidzieć lokalne poszerzenie. W schematach montażowych różnych producentów spotyka się też zasadę, że szerokość samego fundamentu pod wózki i słupek utrzymujący bramę w pionie wynosi około 50 cm. To nie jest wymiar „z kosmosu” tylko praktyczny margines na sztywność i wygodne osadzenie elementów.
Jeśli chodzi o długość, nie kopiuję jej z przypadkowego katalogu, tylko odnoszę do konstrukcji skrzydła. W wielu bramach przeciwwaga ma około połowę światła wjazdu, więc przy otworze 4 m przeciwwaga często wychodzi około 2 m. To dobra orientacja, ale nie zamieniam jej w ślepy przepis, bo rozstaw wózków, ciężar skrzydła i położenie osi mogą się różnić między systemami. Dalej pokażę, jak to przełożyć na wykonanie w terenie.
Jak wykonać go krok po kroku bez poprawiania po betonie
Najwięcej spokoju daje mi prosty, uporządkowany przebieg prac. Przy takim fundamencie nie warto zaczynać od betonu, tylko od pomiaru, osi i próbnego ustawienia wszystkich elementów. Gdy te rzeczy są dopięte, sama wylewka idzie już dużo pewniej.
- Wyznacz oś bramy, miejsca słupków i kierunek pracy skrzydła. Jeśli od razu zaplanujesz, gdzie będzie zamknięcie i gdzie ma dojść brama, unikniesz późniejszego cofania całej geometrii.

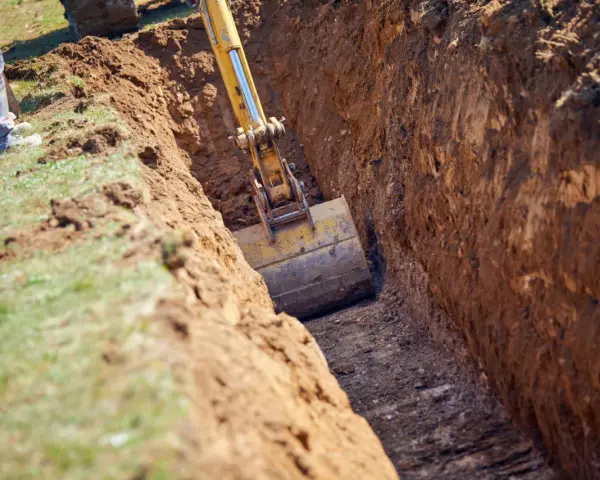

- Wykonaj wykop z zapasem na deskowanie i wygodne ustawienie zbrojenia. W praktyce wykop zawsze jest trochę szerszy niż gotowy fundament, bo inaczej trudno go równo ustawić.
- Jeśli grunt jest wilgotny lub słabo przepuszczalny, przewidź podsypkę z kruszywa albo odwodnienie. Sama ziemia nie jest dobrym „podkładem” pod element, który ma pracować latami.
- Ułóż peszle i przepusty kablowe zanim pojawi się beton. Później dodanie kabla do napędu, fotokomórek czy lampy jest już tylko kłopotem.
- Zrób próbny montaż wózków i słupków na sucho. To ważne, bo po wylaniu betonu nie chcesz odkryć, że punkty mocowania nie pasują albo oś jest przesunięta.
- Wylej beton, zawibruj mieszankę i wyrównaj górną płaszczyznę. Dobrze jest też od razu sprawdzić poziom, bo później każdy milimetr wychodzi w pracy bramy.
- Nie montuj docelowo skrzydła zbyt szybko. Do dalszych prac wystarczy zwykle kilka dni, ale pełną wytrzymałość beton osiąga po około 28 dniach.
W schematach montażowych często pojawia się też prześwit 4-6 cm nad podłożem, żeby skrzydło nie szorowało o nawierzchnię i miało bezpieczny luz roboczy. Drobiazg? Tylko z pozoru, bo właśnie takie szczegóły decydują, czy brama będzie jeździła lekko, czy będzie trzeba ją ciągle podkręcać. Kiedy układ jest już wytyczony, przechodzę do tego, co trzyma wszystko w jednym kawałku: zbrojenia, betonu i kotew.
Zbrojenie, beton i kotwy, które trzymają wszystko w ryzach
Tu nie ma miejsca na przypadkowość. Zbrojenie ma ograniczać pęknięcia i rozkładać naprężenia, a beton ma utrzymać całość w sztywnej, równej pozycji przez lata. Otulina, czyli warstwa betonu przykrywająca stal, jest ważna dlatego, że chroni zbrojenie przed wilgocią i korozją.
| Element | Co polecam w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Beton | Minimum C20/25, przy cięższej konstrukcji wyżej; w gotowych instrukcjach spotyka się też B25 | Lepsza sztywność, mniejsze ryzyko spękań i większa odporność na warunki zewnętrzne |
| Zbrojenie | Pręty o średnicy około 12 mm i strzemiona około 6 mm w prostych układach montażowych | Stabilizuje fundament i ogranicza jego „pracę” pod obciążeniem |
| Kotwy | W wielu systemach stosuje się kotwy chemiczne M16x250 lub dłuższe | Pewnie mocują wózki i słupki do betonu |
| Wystawanie kotew | Co najmniej 50 mm ponad beton | Ułatwia późniejszy montaż i regulację osprzętu |
Ja nie schodziłbym z jakością betonu tylko po to, żeby zaoszczędzić kilkaset złotych. Przy bramie przydomowej różnica w cenie mieszanki jest mała w porównaniu z kosztem poprawiania osiadłej stopy albo wymiany źle pracujących wózków. Jeżeli grunt jest słabszy albo teren bywa mokry, większą różnicę robi też wydłużenie i poszerzenie fundamentu niż samo „dolewanie” większej ilości betonu w jednym miejscu.
W tym miejscu dobrze widać, że fundament i sama automatyka są ze sobą połączone. Dlatego następna rzecz, którą warto zaplanować od razu, to napęd, peszle i słupki, bo po zalaniu betonu nie ma już miejsca na improwizację.
Napęd, peszel i słupki trzeba przewidzieć zanim wjedzie betoniarka
Jeśli brama ma być automatyczna, peszel i przepusty kablowe trzeba wstawić przed betonowaniem. Zawsze traktuję to jako obowiązkowy etap, nawet wtedy, gdy napęd ma być zamontowany dopiero za kilka miesięcy. Późniejsze prowadzenie kabli po gotowej nawierzchni wygląda źle, a czasem w ogóle nie daje się zrobić bez kucia.
W praktyce planuję osobny tor dla zasilania napędu i osobny dla przewodów niskonapięciowych, na przykład do fotokomórek, lampy ostrzegawczej albo wideodomofonu. To drobna rzecz, ale porządkuje instalację i zmniejsza ryzyko awarii. Jeśli dziś montujesz bramę ręczną, a jutro chcesz ją zautomatyzować, zapas miejsca i rura osłonowa są warte więcej niż sam koszt materiału.
W miejscu pracy napędu fundament powinien być nieco szerszy i wyjątkowo równo wypoziomowany. Nie dokręcam też osprzętu „na sztywno” bez sprawdzenia, czy skrzydło porusza się płynnie, bo to właśnie tu najczęściej wychodzą drobne odchyłki osi. Po zaplanowaniu instalacji zostaje już tylko unikać typowych błędów, które zwykle ujawniają się dopiero po pierwszej zimie.
Błędy, które wychodzą dopiero po pierwszej zimie
Najgorsze w fundamentach pod bramę przesuwną jest to, że część błędów nie boli od razu. Brama może ruszać się poprawnie przez kilka tygodni, a potem pojawia się opór, luz albo „uciekanie” skrzydła. Zimą wszystko wychodzi jeszcze mocniej, bo grunt pracuje, woda zamarza, a napęd nie wybacza krzywej geometrii.
- Zbyt płytki fundament. To najprostsza droga do wysadzin mrozowych i przechyłów.
- Brak próbnego montażu przed zalaniem. Później okazuje się, że wózki nie są w jednej linii albo słupek jest przesunięty.
- Wylewka bez wibrowania. W betonie zostają puste przestrzenie, które osłabiają konstrukcję.
- Montaż na świeżym fundamencie. Beton wygląda już „na twardy”, ale nie ma jeszcze pełnej wytrzymałości.
- Brak odwodnienia w wilgotnym gruncie. Po opadach fundament zaczyna pracować szybciej, niż zakładał wykonawca.
- Kopiowanie wymiarów z innej bramy. Każdy system ma własny rozstaw wózków, przeciwwagę i geometrię.
Jeśli miałbym wskazać jeden objaw ostrzegawczy, to jest nim rosnący opór ruchu po chłodniejszych nocach. To zwykle znaczy, że fundament albo osiadł, albo został posadowiony zbyt płytko. Z takiego punktu łatwo przejść do ostatniej kwestii, czyli tego, co sprawdzić przed zamówieniem materiału lub ekipy, żeby nie kupować wszystkiego dwa razy.
Co sprawdzam przed zamówieniem materiału albo ekipy
Przed rozpoczęciem prac zawsze zbieram kilka konkretów. Bez nich nawet dobra ekipa może zrobić fundament poprawnie tylko „na oko”, a przy bramie przesuwnej to za mało. Najlepiej zacząć od modelu bramy, ciężaru skrzydła, sposobu otwierania i planu automatyki.
- Jaka jest dokładna szerokość wjazdu i długość przeciwwagi.
- Czy brama będzie ręczna, czy od razu z napędem.
- Jaki jest grunt na działce i czy potrzebne będzie odwodnienie.
- Gdzie mają dojść przewody do napędu, fotokomórek i osprzętu.
- Czy producent bramy podaje własny rozstaw kotew, wózków i słupków.
- Czy jest czas na dojrzewanie betonu, zanim ekipa zamontuje skrzydło.
Na działkach o bardziej wymagającym gruncie, także w okolicach Krakowa, rozsądniej jest od razu przewidzieć lepsze odwodnienie i mocniejszy zapas konstrukcyjny, niż później walczyć z poprawkami po zimie. Jeśli wszystko rozrysujesz przed betonowaniem, fundament nie będzie elementem problematycznym, tylko spokojnym początkiem całej bramy. I właśnie o to tu chodzi: o konstrukcję, która ma działać cicho, równo i bez niespodzianek przez lata.
