Mocowanie do elewacji ocieplonej styropianem wymaga innego myślenia niż zwykłe wiercenie w murze. Liczy się nie tylko to, czy element ma się trzymać, ale też czy nie uszkodzi warstwy ocieplenia, nie dociąży tynku i nie zrobi wyraźnego mostka termicznego. Poniżej pokazuję, jak dobrać system do ciężaru elementu, jak wykonać montaż krok po kroku i które parametry z karty technicznej naprawdę mają znaczenie.
Najpierw dobierz obciążenie, potem rodzaj mocowania
- Lekkie elementy zwykle da się zamocować prostszym łącznikiem fasadowym, ale tylko wtedy, gdy obciążenie jest niewielkie i dobrze rozłożone.

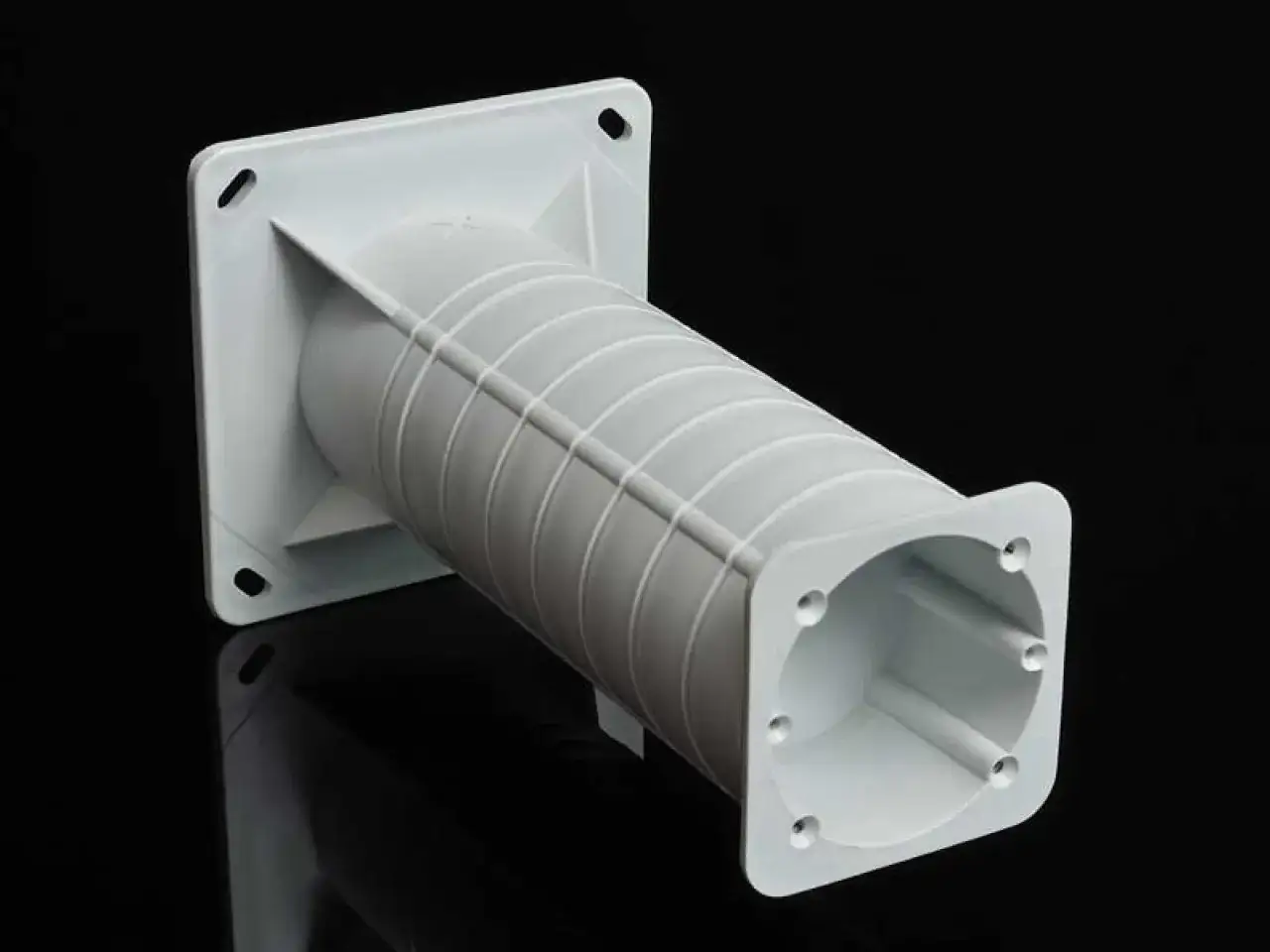

- Średnie i ciężkie montaże lepiej prowadzić przez warstwę ocieplenia do ściany nośnej, z tuleją dystansową albo systemem termicznie oddzielonym.
- Grubość EPS i rodzaj podłoża mają większe znaczenie niż sam wygląd elewacji.
- Najczęstszy błąd to mocowanie wyłącznie w styropianie albo zbyt płytkie zakotwienie w murze.
- Nie każdy „długi kołek” nadaje się do wszystkiego, bo inne rozwiązanie działa w betonie, a inne w pustaku lub betonie komórkowym.
Od czego zależy bezpieczny montaż na ocieplonej elewacji
Ja zawsze zaczynam od trzech rzeczy: ciężaru elementu, rodzaju podłoża i grubości ocieplenia. Styropian sam w sobie nie jest warstwą nośną, więc nie wolno traktować go jak miejsca, w którym „trzyma” wkręt. O tym, czy montaż będzie trwały, decyduje przede wszystkim to, czy obciążenie trafia do ściany nośnej, a nie tylko do warstwy izolacji i tynku.
Druga sprawa to rodzaj obciążenia. Inaczej pracuje mała skrzynka na listy, a inaczej markiza, klimatyzator albo poręcz, która dostaje nie tylko własny ciężar, ale też siły dynamiczne od wiatru, otwierania, szarpnięć czy drgań. W praktyce właśnie te siły robią największą różnicę. To dlatego lekki uchwyt można rozwiązać prostszym łącznikiem, a przy cięższych elementach potrzebny jest system dystansowy albo mocowanie z przerwaniem mostka termicznego.
Trzeci czynnik to stan samej elewacji. Jeśli ocieplenie jest stare, miejscami spękane albo ma miękki, podatny EPS, nie wybieram pierwszego lepszego łącznika. Zwracam też uwagę na narożniki, strefy przy otworach okiennych i miejsca narażone na silniejszy wiatr, bo tam obciążenia są zwykle większe niż na „spokojnym” fragmencie ściany. Dopiero po takiej ocenie ma sens wybór konkretnego systemu.
Właśnie od tego punktu najlepiej przejść do praktyki i zobaczyć, które rozwiązanie pasuje do danego typu elementu.
Jak dobrać rozwiązanie do lekkich, średnich i ciężkich elementów
| Rodzaj elementu | Co zwykle się sprawdza | Dlaczego to działa | Czego unikam |
|---|---|---|---|
| Lekki element, na przykład numer domu, mała lampka, czujnik albo niewielki uchwyt | Łącznik fasadowy lub lekki system do ETICS z zakotwieniem w podłożu nośnym | Przenosi niewielkie obciążenie, a jednocześnie nie miażdży ocieplenia | Mocowania „na sam styropian” i przypadkowych wkrętów bez dopuszczenia do takiego zastosowania |
| Element średni, na przykład uchwyt rury, niewielki daszek, skrzynka techniczna | Mocowanie przez ocieplenie z tuleją dystansową albo wkręt systemowy z osłoną termiczną | Obciążenie trafia do muru, a izolacja nie jest ściskana punktowo | Za krótkiego łącznika i montażu „na oko” bez sprawdzenia głębokości zakotwienia |
| Ciężki element, na przykład markiza, klimatyzator, balustrada, poręcz lub element z dużym wysięgiem | System dystansowy z kotwieniem w ścianie nośnej, często z kotwą chemiczną lub rozwiązaniem producenta przeznaczonym do dużych obciążeń | Lepsza nośność, mniejsze odkształcenie elewacji i mniejsze ryzyko mostka termicznego | Jakiegokolwiek „wzmocnienia” zwykłym kołkiem, bez projektu obciążenia i bez pewności co do podłoża |
W praktyce kieruję się prostą zasadą: jeśli element ma pracować na wysięgu albo ma się opierać na kilku punktach, nie oszczędzam na systemie. To właśnie przy takich montażach najłatwiej o rozczarowanie po pierwszym większym wietrze albo po kilku cyklach nagrzewania i chłodzenia elewacji. Gdy już wiem, jaki typ mocowania ma sens, dopiero wtedy przechodzę do samego wiercenia i osadzania łącznika.
Jak wygląda poprawny montaż krok po kroku
Najlepsze systemy są dość proste, ale działają tylko wtedy, gdy trzymasz się instrukcji. Ja zaczynam od sprawdzenia, co jest za elewacją, i od zaznaczenia punktów montażowych tak, żeby nie trafić w przypadkowe przewody, rury albo osłabione fragmenty tynku.
- Sprawdzam podłoże i grubość ocieplenia. Beton, cegła pełna, pustak czy beton komórkowy oznaczają inne wymagania dla łącznika.
- Dobieram system do obciążenia. Inny będzie dla lekkiego uchwytu, a inny dla ciężkiego elementu z wysięgiem.
- Wiercę otwór prostopadle przez warstwę tynku i styropianu, bez „rozbijania” otworu na boki. Tu dokładność jest ważniejsza niż szybkość.
- Czyszczę otwór, jeśli system tego wymaga. W niektórych rozwiązaniach producent zaleca powtórne oczyszczenie otworu przed montażem, bo pył osłabia osadzenie łącznika.
- Osadzam tuleję, kołek albo system dystansowy i ustawiam element tak, żeby przylegał równo do warstwy ocieplenia, bez jej zgniatania.
- Zabezpieczam przejście przez elewację odpowiednią zaślepką, kapturkiem albo uszczelnieniem zgodnym z systemem. Dzięki temu punkt montażu jest mniej widoczny i lepiej chroniony przed wodą.
Przy miękkim styropianie szczególnie ważne są elementy dociskowe, na przykład podkładki lub talerzyki wzmacniające. Bez nich łącznik potrafi z czasem „usiąść” w izolacji i zostawić wgniotkę, która psuje zarówno wygląd, jak i trwałość montażu. Po wykonaniu tych kroków patrzę jeszcze na jedno: czy zastosowany łącznik realnie ogranicza mostek termiczny, a nie tylko trzyma element na ścianie.
To prowadzi do kolejnego, często pomijanego tematu, czyli liczb z karty technicznej.
Trzy liczby, które sprawdzam w karcie produktu
W technice montażu na ociepleniu nie wystarcza stwierdzenie, że „to powinno działać”. Ja patrzę na konkretne parametry, bo to one mówią, czy system rzeczywiście nadaje się do danej elewacji. W dokumentacji producentów spotyka się bardzo podobną logikę doboru, niezależnie od marki.
| Parametr | Co oznacza w praktyce | Przykładowe wartości spotykane w systemach |
|---|---|---|
| Głębokość wiercenia w podłożu | Pokazuje, jak głęboko łącznik musi wejść w warstwę nośną | Najczęściej około 35-40 mm w materiałach A-D i 75-80 mm w betonie komórkowym |
| Głębokość zakotwienia | Mówi, ile łącznika ma faktycznie pracować w murze | Często około 25 mm w materiałach A-D i 65 mm w betonie komórkowym; w mocniejszych kołkach metalowych spotyka się też 60 mm strefy rozporu |
| Długość użytkowa systemu | Pokazuje, przez jak grubą izolację przejdzie montaż | W systemach dystansowych pojawiają się zakresy od 62 do 290 mm |
| Wpływ na mostek termiczny | Określa, jak bardzo punkt montażu przewodzi ciepło | W dokumentacjach można znaleźć rozwiązania z redukcją rzędu 0,002 W/K albo 0,3 W/K, zależnie od konstrukcji |
W katalogach Rawlplug i fischer widać tę samą zasadę: nie kupuje się „byle długiego” łącznika, tylko taki, który ma podaną głębokość zakotwienia, sposób pracy w ociepleniu i dopuszczenie do konkretnego podłoża. Jeśli nie potrafię znaleźć tych danych, traktuję to jako sygnał ostrzegawczy, a nie zachętę do improwizacji. Gdy parametry się zgadzają, ryzyko błędu spada wyraźnie.
Jeżeli liczby nie pasują do grubości styropianu albo rodzaju ściany, lepiej zmienić system niż liczyć na „dociągnięcie” problemu montażem.
Najczęstsze błędy, które psują ocieplenie
- Mocowanie tylko w styropianie. To najprostsza droga do wyrwania punktu montażowego albo do powstania wgniotki, która z czasem pęka.
- Zbyt płytkie zakotwienie w murze. Kołek może wyglądać na osadzony prawidłowo, ale w praktyce nie przeniesie obciążenia, zwłaszcza przy wietrze lub drganiach.
- Ignorowanie rodzaju podłoża. Inaczej pracuje beton, inaczej pustak, a inaczej beton komórkowy. Ten sam łącznik nie musi być dobry wszędzie.
- Za mocne dociąganie elementu. Jeśli talerzyk, podkładka albo uchwyt zgniatają izolację, elewacja zaczyna pracować nierówno i szybciej się niszczy.
- Brak uszczelnienia przejścia przez warstwę zewnętrzną. Woda potrafi wejść w punkt montażu i po kilku sezonach dać przebarwienie, odspojenie tynku albo lokalne zawilgocenie.
- Montowanie ciężkich elementów bez sprawdzenia stanu starego ocieplenia. Przy spękanej, starej elewacji najpierw oceniam nośność warstwy wierzchniej, a dopiero potem wiercę.
- Pomijanie stref narożnych i otworów. Przy krawędziach oraz przy oknach obciążenia od wiatru i naprężeń są zwykle większe, więc margines błędu jest mniejszy.
Najwięcej problemów widzę nie przy samym doborze kołka, tylko przy przekonaniu, że „dłuższy wkręt załatwi sprawę”. Nie załatwia. Jeśli obciążenie jest większe albo punkt montażu ma pracować latami, rozsądniej przejść na system z zapasem niż wracać do tej samej dziury po pierwszej awarii.
Kiedy lepiej zlecić montaż fachowcowi
Samodzielny montaż ma sens przy lekkich elementach i wtedy, gdy masz pewność co do podłoża. Jeśli jednak chodzi o markizę, klimatyzator, poręcz, daszek albo cokolwiek, co może dostać obciążenie dynamiczne, ja bez wahania wybieram ekipę, która potrafi ocenić nośność ściany i dobrać system do konkretnej elewacji. To szczególnie ważne w starszych domach, gdzie ocieplenie bywa już częściowo zużyte, a mur nie zawsze jest taki sam na całej powierzchni.
Przed zleceniem prac dopytuję o cztery rzeczy: jakie będzie zakotwienie w podłożu nośnym, jaka jest przewidziana głębokość osadzenia, czy system ogranicza mostek termiczny i jak zostanie uszczelniony punkt przejścia przez elewację. Jeśli wykonawca nie potrafi odpowiedzieć na te pytania, to dla mnie znak, że lepiej szukać dalej. Na elewacji naprawa po błędzie bywa droższa niż porządny montaż od razu, zwłaszcza przy domach, w których ocieplenie ma już kilka sezonów i nie ma miejsca na eksperymenty.
W praktyce najlepiej działa prosta zasada: lekki element można zamocować prostszym łącznikiem, ale wszystko, co cięższe albo pracujące na wysięgu, powinno być zakotwione w ścianie nośnej i dobrane do konkretnej grubości ocieplenia. Jeśli mam wątpliwość, wybieram rozwiązanie z przerwaniem mostka termicznego i poprawnym uszczelnieniem, bo to właśnie ono najczęściej decyduje o tym, czy montaż będzie wyglądał dobrze także po kilku zimach.
