Dobry plan działki decyduje o tym, czy dom, ogród, podjazd i strefa techniczna będą działały razem, czy będą sobie przeszkadzać. To właśnie projekt zagospodarowania terenu pokazuje, jak inwestycja ma się zmieścić w granicach działki, skąd ma być dojazd, gdzie poprowadzić media i ile miejsca zostanie na zieleń. W tym artykule wyjaśniam, co taki dokument zawiera, jak go czytać i na co zwrócić uwagę, zanim urząd albo projektant uzna temat za zamknięty.
Najważniejsze rzeczy, które trzeba wiedzieć o projekcie działki i terenu
- To część projektu budowlanego, która porządkuje układ działki, a nie dekoracyjny plan ogrodu.
- Dokument ma część opisową i rysunkową, a obie muszą być ze sobą spójne.
- Na rysunku pokazuje się m.in. granice działki, usytuowanie budynku, dojazdy, zieleń i uzbrojenie terenu.
- W opisie ważne są powierzchnie, ograniczenia wynikające z planu miejscowego lub WZ oraz informacja o obszarze oddziaływania obiektu.
- Na planie dla działki najłatwiej wyłapać błędy w komunikacji, odwodnieniu i ilości zieleni.
- Dla inwestora to narzędzie, które pomaga uniknąć kosztownych przeróbek na etapie robót ziemnych i urządzania ogrodu.
Czym jest ten dokument i po co w ogóle powstaje
W praktyce chodzi o część projektu budowlanego, która pokazuje, jak ma wyglądać działka po realizacji inwestycji. Jak przypomina GUNB, projekt budowlany składa się dziś z trzech części, a ta omawiana tutaj jest pierwszą i bardzo ważną warstwą porządkującą teren jeszcze zanim zacznie się budowa.
Nie traktuję go jako „ładnego rysunku do urzędu”. Dla mnie to narzędzie, które odpowiada na pytania: gdzie stanie obiekt, jak do niego dojedzie samochód i serwis, którędy spłyną wody opadowe, ile miejsca zostanie na chodnik, trawnik, taras i strefę techniczną. Właśnie dlatego dokument jest tak istotny przy działkach budowlanych, szczególnie tam, gdzie teren jest mały, ma spadek albo ma już istniejące przyłącza i zadrzewienie.
W codziennej praktyce to także punkt odniesienia dla projektanta ogrodu, geodety i wykonawcy robót ziemnych. Jeśli układ terenu jest przemyślany na tym etapie, później nie trzeba ratować sytuacji kostką, murkami oporowymi albo chaotycznym przesuwaniem nasadzeń. Za chwilę pokażę, co dokładnie musi się w nim znaleźć, żeby dało się na nim realnie pracować.
Co musi znaleźć się w części opisowej
Część opisowa nie jest formalnością. To tutaj projektant tłumaczy, co powstanie na działce, jaki jest stan obecny i jakie ograniczenia trzeba uwzględnić. Rozporządzenie wymaga też zestawienia powierzchni i kilku grup danych, które w praktyce bardzo często decydują o tym, czy projekt przejdzie bez uwag.
| Element części opisowej | Co oznacza w praktyce | Na co zwrócić uwagę jako inwestor |
|---|---|---|
| Przedmiot zamierzenia | Określa, co ma powstać i jaki jest zakres całej inwestycji. | Opis musi być zgodny z tym, co naprawdę chcesz zrealizować, także etapami. |
| Stan istniejący | Pokazuje obecne zagospodarowanie działki, w tym obiekty do rozbiórki. | Tu nie wolno pomijać starych budynków, szop, murków, dojazdów ani zadrzewienia, jeśli ma znaczenie dla układu. |
| Planowane zagospodarowanie | Opisuje budynek, urządzenia budowlane, ścieki, komunikację, dostęp do drogi i uzbrojenie terenu. | To miejsce na rzeczy, które często „giną” w rozmowach: odwodnienie, przejazd, przyłącza, spadki, zieleń. |
| Zestawienie powierzchni | Pokazuje m.in. zabudowę, nawierzchnie, powierzchnię biologicznie czynną i inne części terenu. | Te liczby muszą zgadzać się z planem miejscowym albo warunkami zabudowy. |
| Informacje o ograniczeniach | Uwzględniają zapisy MPZP, decyzji WZ, ochronę konserwatorską, teren górniczy i warunki środowiskowe. | To często punkt, który ujawnia, że wymarzony układ działki trzeba skorygować. |
| Warunki ochrony przeciwpożarowej | Dotyczą m.in. drogi pożarowej i zaopatrzenia w wodę do celów ppoż. | Przy większych lub trudniejszych działkach ten temat bywa krytyczny dla zgodności projektu. |
| Informacja o obszarze oddziaływania obiektu | Określa, jak daleko inwestycja wpływa na otoczenie i sąsiednie działki. | To ważne przy zabudowie zwartej, narożnej i tam, gdzie granice są „na styk”. |
Najbardziej praktyczna rada, jaką daję inwestorom, jest prosta: nie patrz tylko na sam budynek. Sprawdź, czy powierzchnia biologicznie czynna, układ nawierzchni i dojazd nie zostały „dokręcone” do minimum kosztem wygody. Ten jeden arkusz potrafi pokazać, czy działka będzie naprawdę funkcjonalna, czy tylko formalnie zgodna z przepisami.
Skoro część opisu porządkuje liczby i ograniczenia, naturalnym krokiem jest sprawdzenie tego samego układu na rysunku, bo właśnie tam najłatwiej wychodzą błędy lokalizacji i odległości.

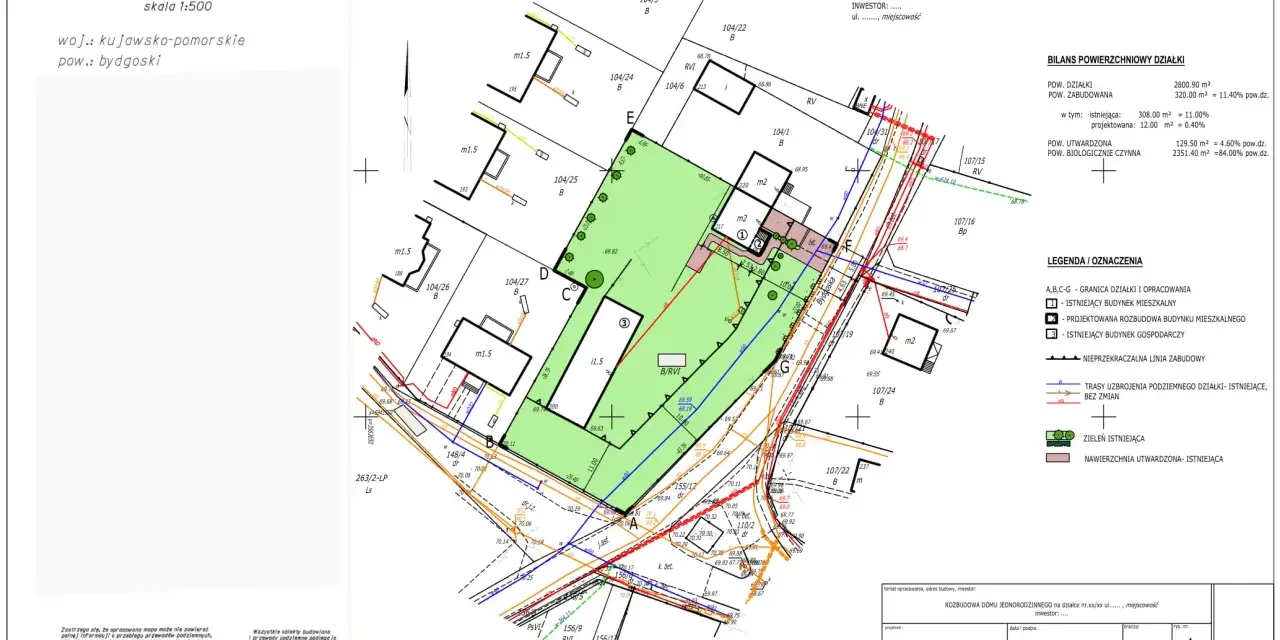

Jak czytać część rysunkową i co musi się na niej znaleźć
Część rysunkowa powstaje na aktualnej mapie do celów projektowych albo na kopii poświadczonej przez projektanta. To nie jest tło dla „ładnej wizualizacji”, tylko techniczna mapa, z której trzeba odczytać granice, odległości i zależności między obiektami. W skali dla takiego opracowania stosuje się co najmniej 1:500, a dla inwestycji liniowych 1:1000, żeby rysunek był czytelny.
Na takim planie powinny znaleźć się przede wszystkim: orientacja względem stron świata, granice działki, usytuowanie istniejących i projektowanych obiektów, wejścia, wjazdy, liczba kondygnacji, rzędne terenu istniejącego i projektowanego, wymiary, odległości od granic oraz układ komunikacji wewnętrznej. W praktyce dochodzą też elementy zieleni, drogi pożarowe, układ sieci i przyłączy, a przy inwestycjach etapowych również kolejność realizacji kolejnych części terenu.
Ja zawsze zwracam uwagę na jedną rzecz: rysunek musi dać się czytać bez zgadywania. Jeśli jest zbyt ciasny, projektant może dołączyć dodatkowe rysunki, a przy bardziej rozbudowanym uzbrojeniu także zbiorczy rysunek koordynacyjny. To nie jest nadmiar biurokracji, tylko sposób na uniknięcie chaosu przy wykonawstwie. A właśnie w takich detalach najczęściej kryją się późniejsze problemy z ogrodem, odwodnieniem i dojazdem.
Gdy wiesz już, jak wygląda sam plan, łatwiej odpowiedzieć na kolejne pytanie: w jakich sytuacjach naprawdę trzeba poświęcić mu więcej uwagi i nie traktować go jak dodatku do projektu domu.
Kiedy taki plan jest naprawdę potrzebny
Najczęściej pojawia się przy pozwoleniu na budowę, ale w części przypadków bywa też potrzebny przy zgłoszeniu. Z punktu widzenia inwestora to dokument, bez którego trudno rozsądnie zaplanować budowę domu, rozbudowę, dojazd, przyłącza czy zagospodarowanie przestrzeni wokół obiektu. Im bardziej złożona działka, tym większe znaczenie ma jakość tego opracowania.
Szczególnie uważnie podchodzę do działek:
- o dużym spadku terenu, gdzie trzeba rozsądnie rozwiązać niweletę i odwodnienie,
- wąskich albo narożnych, bo tam dojazd i manewrowanie szybko „zjadają” metry,
- z istniejącą zielenią, którą warto zachować, zamiast bezrefleksyjnie usuwać,
- z ograniczeniami wynikającymi z MPZP, decyzji WZ albo ochrony konserwatorskiej,
- z rozproszonym uzbrojeniem terenu, gdzie kolizje z przyłączami potrafią wywrócić cały układ.
W przypadku inwestycji etapowych dokument powinien jeszcze wskazywać kolejność robót tak, aby dało się korzystać z ukończonych części zgodnie z ich przeznaczeniem. To ważne, bo w realnym życiu wiele budów nie kończy się jednym ruchem, tylko przechodzi przez kilka faz, a każdy etap musi mieć sens użytkowy. I właśnie tu dobrze widać, że plan nie jest ozdobą, tylko narzędziem organizującym cały teren.
Skoro mowa o użyteczności, warto zejść poziom niżej i spojrzeć na to z perspektywy ogrodu, podjazdu i codziennego korzystania z działki, bo to właśnie tam teoria spotyka się z praktyką.
Jak przełożyć go na wygodny ogród i funkcjonalny teren
Z mojego doświadczenia wynika, że najczęściej przegrywa nie sam budynek, tylko przestrzeń wokół niego. Dobrze zaplanowany teren powinien łączyć trzy rzeczy: wygodę poruszania się, bezpieczne odprowadzenie wody i sensowny udział zieleni. Jeśli zabraknie jednego z tych elementów, działka szybko zaczyna być niewygodna albo droga w utrzymaniu.
Przy planowaniu ogrodu i otoczenia domu sprawdzam przede wszystkim:
- Strefę wejścia i dojazdu - podjazd, miejsce na rozładunek, dojście do drzwi i możliwość swobodnego zawracania.
- Strefę prywatną - taras, miejsce wypoczynku i osłonę od ulicy lub sąsiadów.
- Strefę techniczną - kosze, pompa ciepła, skrzynki instalacyjne, miejsce serwisowe i dostęp do mediów.
- Strefę zieleni - trawniki, rabaty, drzewa oraz część, która pomaga utrzymać wymaganą powierzchnię biologicznie czynną.
- Odwodnienie i spadki - tak, aby woda nie szła pod budynek ani nie stała na nawierzchniach po większym deszczu.
Na działkach ze spadkiem dobrze działają tarasy terenowe, niższe murki oporowe i rozsądne prowadzenie nawierzchni po warstwicach, a nie „na siłę na prosto”. Taki zabieg bywa droższy na starcie, ale zwykle oszczędza pieniądze później, bo nie trzeba poprawiać skarp, schodów czy odpływów po pierwszej zimie. W praktyce ważne jest też to, by nie zabetonować połowy parceli tylko po to, żeby „mieć porządek” - wtedy ogród istnieje już tylko na planie.
Gdy teren ma być nie tylko zgodny z przepisami, ale też wygodny na co dzień, właśnie ta część projektu robi największą różnicę. A skoro łatwo tu o kosztowne pomyłki, warto nazwać je wprost, zanim trafią na plac budowy.
Najczęstsze błędy, które wydłużają uzgodnienia
Najwięcej opóźnień widzę tam, gdzie opis i rysunek nie opowiadają tej samej historii. Urzędy i projektanci bardzo szybko wyłapują niespójności, bo każda z nich może oznaczać błąd w odległościach, powierzchniach albo w samym układzie zagospodarowania.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Niezgodność między opisem a rysunkiem | Wezwanie do poprawek albo konieczność doprecyzowania projektu. | Sprawdzić, czy liczby, odległości i nazwy elementów są identyczne w obu częściach. |
| Nieaktualna mapa lub źle odczytane granice | Ryzyko błędnego usytuowania budynku, podjazdu lub ogrodu. | Pracować na aktualnej mapie do celów projektowych i zweryfikować ją z geodetą. |
| Pominięcie odwodnienia i spadków | Woda stoi przy budynku, na podjeździe albo w ogrodzie. | Od początku wyznaczyć kierunek spływu wód opadowych i miejsca ich rozproszenia lub odprowadzenia. |
| Zbyt mała powierzchnia biologicznie czynna | Projekt przestaje pasować do MPZP albo decyzji WZ. | Liczyć powierzchnie jeszcze przed ustawieniem budynku i nawierzchni. |
| Ignorowanie ograniczeń konserwatorskich lub lokalnych zakazów | Konieczność przebudowy koncepcji lub dodatkowych uzgodnień. | Sprawdzić ograniczenia przed zamknięciem układu funkcjonalnego. |
| Brak miejsca na dojazd, serwis i drogi pożarowe | Układ wygląda dobrze na papierze, ale jest kłopotliwy w użyciu. | Zweryfikować szerokości, promienie skrętu i dostęp dla służb jeszcze na etapie projektu. |
Jeśli miałbym wskazać jeden błąd, który szkodzi najbardziej, to byłaby to próba upchnięcia wszystkiego w minimalnej przestrzeni bez oddechu dla działki. Teren potrzebuje logiki: miejsca na ruch, na wodę, na zieleń i na obsługę techniczną. Bez tego nawet formalnie poprawny dokument kończy się projektem, który trudno wygodnie użytkować.
Na koniec zostawiam jeszcze prostą listę kontrolną, którą sam traktuję jak ostatni filtr przed przekazaniem dokumentacji dalej.
Co sprawdzić przed złożeniem i zanim ruszą prace w ogrodzie
Przed oddaniem dokumentów do urzędu albo przed startem robót sprawdzam zawsze kilka rzeczy, bo ich poprawienie po fakcie bywa dużo droższe niż spokojna korekta na papierze.
- Czy granice działki, odległości od zabudowy i usytuowanie obiektów zgadzają się z mapą.
- Czy zestawienie powierzchni jest spójne z lokalnym planem albo warunkami zabudowy.
- Czy pokazano dojazd, dojście, miejsca postojowe i sposób obsługi technicznej domu.
- Czy odwodnienie i ukształtowanie terenu nie będą prowadzić wody pod fundamenty.
- Czy przewidziano rozsądną ilość zieleni, a nie tylko nawierzchnię twardą.
- Czy przy inwestycji etapowej da się korzystać z ukończonych części bez prowizorycznych obejść.
- Czy projekt ogrodu nie kłóci się z przebiegiem przyłączy, studzienek i punktów serwisowych.
Jeżeli ten dokument jest dobrze zrobiony, oszczędza czas, nerwy i poprawki już na budowie. A co ważniejsze, pozwala zaplanować teren tak, żeby dom nie był tylko zgodny z przepisami, ale też wygodny w codziennym życiu przez długie lata.
