Suwnica z pozoru wygląda na prostą dźwignicę, ale w praktyce to właśnie jej konstrukcja decyduje o tym, czy urządzenie dobrze sprawdzi się w hali produkcyjnej, magazynie, warsztacie czy na zewnętrznym placu składowym. Poniżej porządkuję najważniejsze warianty, pokazuję różnice między wersjami jedno- i dwudźwigarowymi oraz wyjaśniam, jak dobrać rozwiązanie do realnej pracy, a nie tylko do katalogu.
Najważniejsze różnice w suwnicach wynikają z konstrukcji, miejsca montażu i intensywności pracy
- Podstawowy podział obejmuje suwnice pomostowe, bramowe, półbramowe, wspornikowe i kolumnowe.
- W halach najczęściej wygrywają konstrukcje pomostowe, a na zewnątrz i w przeładunku placowym, bramowe.
- Jednodźwigarowe są prostsze i lżejsze, dwudźwigarowe lepiej radzą sobie przy większych obciążeniach i intensywnej eksploatacji.
- Oprócz udźwigu trzeba sprawdzić rozpiętość, wysokość podnoszenia, grupę natężenia pracy i sposób sterowania.
- W praktyce liczy się też torowisko, nośność obiektu i wymagania eksploatacyjne, a nie tylko sam katalogowy udźwig.
Jak porządkuje się konstrukcje suwnic
Według UDT suwnice porządkuje się równocześnie według konstrukcji, sposobu instalacji, napędu, sterowania i przeznaczenia. Dla inwestora najważniejszy jest jednak podział konstrukcyjny, bo to on mówi, czy urządzenie będzie pracować nad nawą hali, pod konstrukcją dachu, na podporach zewnętrznych czy przy lokalnym stanowisku roboczym.
W praktyce patrzę na ten podział w pierwszej kolejności, bo od niego zależą późniejsze decyzje projektowe. Inaczej planuje się urządzenie do lekkiej obsługi materiałów, inaczej do regularnego transportu ciężkich elementów prefabrykowanych, a jeszcze inaczej do pracy na otwartym placu. Najprościej mówiąc, konstrukcja wyznacza miejsce pracy, a przeznaczenie wyznacza skalę zadania.
- konstrukcja nośna, czyli to, jak zbudowany jest most i na czym się opiera,
- sposób instalacji, czyli montaż natorowy albo podwieszany,
- napęd, od ręcznego po elektryczny, hydrauliczny lub pneumatyczny,
- sterowanie, z kabiny, z poziomu roboczego albo zdalnie,
- przeznaczenie, czyli zastosowanie ogólne lub specjalne.
Jeżeli rozumiem tę logikę, łatwiej oddzielam urządzenia uniwersalne od specjalistycznych i nie mylę suwnicy do hali z konstrukcją przeznaczoną na otwarty plac. To dobry punkt wyjścia, bo dalej mogę już przejść do konkretnych typów, które spotyka się najczęściej.

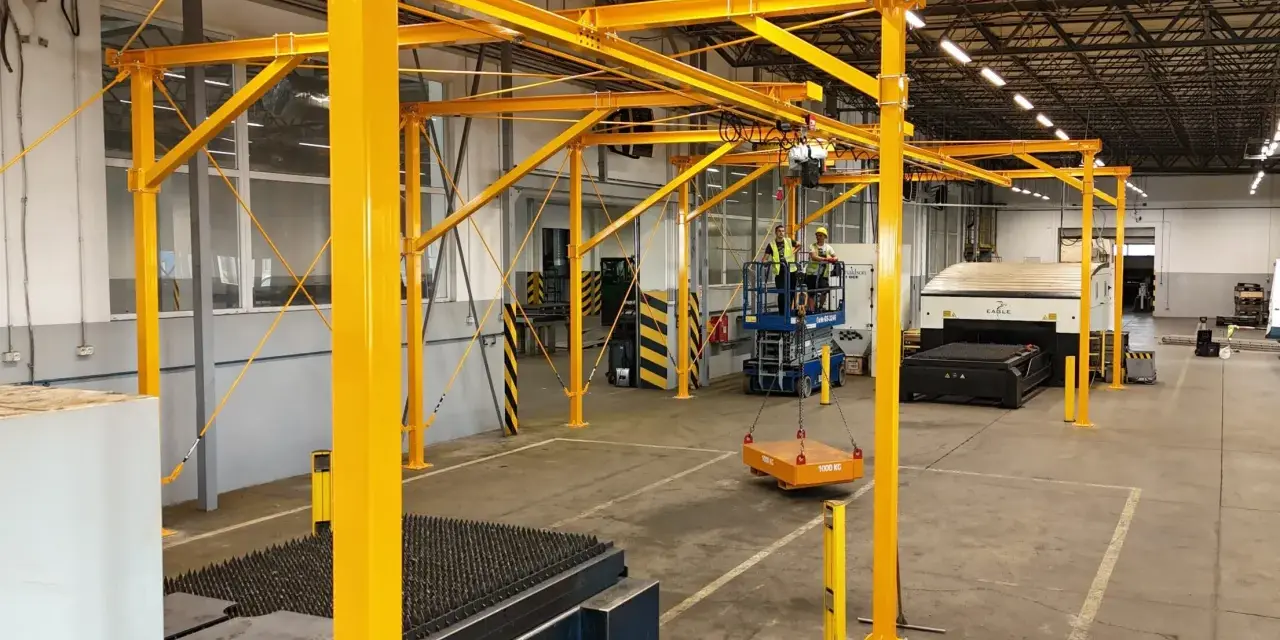

Konstrukcje, które spotyka się najczęściej
Poniżej zestawiam najpopularniejsze typy tak, jak zwykle tłumaczę je inwestorom. W codziennych rozmowach to właśnie ta część robi największą różnicę, bo od razu widać, które rozwiązanie pasuje do hali, a które do pracy zewnętrznej.
| Typ | Jak jest zbudowany | Gdzie sprawdza się najlepiej | Mocna strona | Ograniczenie |
|---|---|---|---|---|
| Pomostowa natorowa | Most opiera się na górnym torze jezdnym | Hale produkcyjne, magazyny, warsztaty | Uniwersalność i dobra integracja z halą | Wymaga odpowiednio zaprojektowanej konstrukcji obiektu |

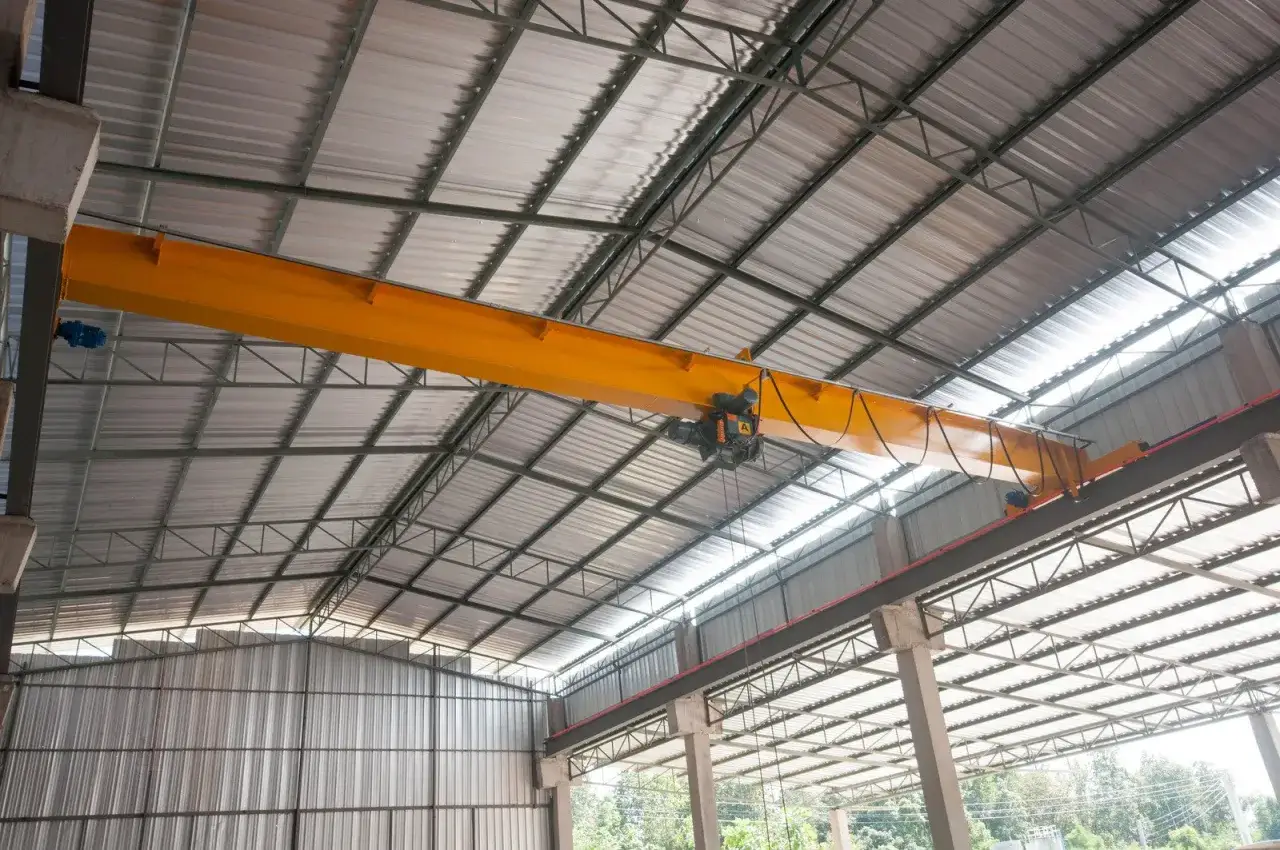

| Pomostowa podwieszana | Most jest podwieszony pod dolną częścią toru | Obiekty z ograniczoną wysokością i lekką lub średnią pracą | Oszczędza przestrzeń i dobrze wykorzystuje kubaturę | Nie zawsze nadaje się do bardzo ciężkiej lub bardzo intensywnej pracy |

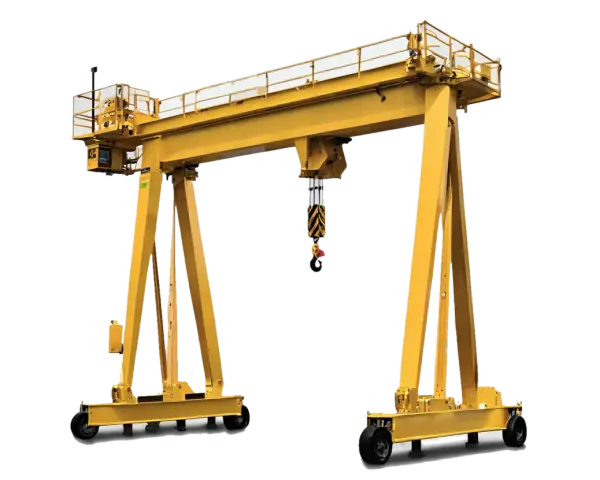

| Bramowa | Cała konstrukcja opiera się na podporach | Place składowe, bocznice, porty, zewnętrzne strefy przeładunkowe | Działa dobrze na otwartej przestrzeni | Zajmuje miejsce na posadzce i wymaga torowiska |
| Półbramowa | Jedna strona opiera się na torze, druga na estakadzie | Strefy mieszane, częściowo wewnątrz i częściowo na zewnątrz | Łączy zalety dwóch układów | Układ konstrukcyjny i organizacja torów są bardziej złożone |
| Wspornikowa | Część nośna ma formę wspornika | Lokalne stanowiska i krótszy zasięg pracy | Dobra do obsługi wybranego obszaru | Ma ograniczony zasięg roboczy |
| Kolumnowa | Suwnica pomostowa z pionową kolumną | Kompaktowe stanowiska montażowe | Mała zajętość przestrzeni | Nie jest rozwiązaniem do dużych ładunków i rozległych tras |
Na papierze różnice bywają subtelne, ale w obiekcie szybko przekładają się na koszty torowiska, wysokość użytkową i późniejszy serwis. Właśnie dlatego nie traktuję tego podziału jako teorii, tylko jako narzędzie do realnego wyboru. Z takiego poziomu łatwo już przejść do kolejnego pytania, czyli czy lepsza będzie konstrukcja jedno-, czy dwudźwigarowa.
Jednodźwigarowa czy dwudźwigarowa
To jeden z częstszych dylematów, bo oba warianty potrafią wyglądać podobnie z perspektywy inwestora, a w pracy zachowują się inaczej. Najkrócej: jednodźwigarowa jest prostsza i lżejsza, a dwudźwigarowa daje większą sztywność i lepiej znosi cięższe zadania.
| Cecha | Jednodźwigarowa | Dwudźwigarowa |
|---|---|---|
| Budowa | Jeden dźwigar nośny | Dwa dźwigary nośne |
| Masa własna | Zwykle niższa | Zwykle wyższa |
| Wysokość zabudowy | Dobry wybór do niższych hal | Lepsza, gdy trzeba obsłużyć cięższy cykl i większą sztywność |
| Udźwig i rozpiętość | Wystarczająca do lekkich i średnich zadań | Lepiej radzi sobie przy większych obciążeniach i większych rozpiętościach |
| Eksploatacja | Prostsza, często tańsza w utrzymaniu | Bardziej wymagająca, ale zwykle bardziej odporna na intensywną pracę |
| Typowe użycie | Magazyny, warsztaty, lekka produkcja, montaż | Cięższa produkcja, prefabrykacja, obiekty o większym obciążeniu pracy |
W magazynach często spotyka się zakres 5-25 t, ale w cięższym przemyśle wchodzą już konstrukcje liczone w kilkudziesięciu tonach. Nie chodzi jednak tylko o samą nośność. Wysokość podnoszenia, miejsce na hak, intensywność cykli i rozpiętość torów potrafią przesądzić o tym, że pozornie mocniejszy wariant po prostu nie będzie najpraktyczniejszy. I właśnie tutaj zaczyna się temat napędu oraz sterowania.
Napęd i sterowanie zmieniają tempo pracy
Jeżeli mam ocenić urządzenie nie tylko po konstrukcji, ale po tym, jak pracuje na co dzień, zawsze patrzę na napęd, sterowanie i osprzęt. To elementy, które w praktyce decydują o komforcie operatora, wydajności przeładunku i dopasowaniu do środowiska pracy.
Napęd
W suwnicach spotyka się napęd ręczny, elektryczno-ręczny, elektryczny, hydrauliczny i pneumatyczny. W halach przemysłowych najczęściej wygrywa napęd elektryczny, bo daje powtarzalność, łatwiej go automatyzować i zwykle lepiej sprawdza się przy pracy zmianowej. Napęd ręczny albo elektryczno-ręczny widuję raczej w prostszych układach, gdzie liczy się pomocnicza obsługa ładunku, a nie ciągły transport.
Sterowanie
Sposób sterowania ma większe znaczenie, niż wielu osobom się wydaje. Sterowanie z kabiny daje dobrą widoczność przy większych urządzeniach, sterowanie z poziomu roboczego jest wygodne w prostszych zadaniach, a pilot radiowy zwiększa swobodę operatora wtedy, gdy musi on obserwować ładunek z boku albo zachować większy dystans. Coraz częściej spotyka się też rozwiązania automatyczne, zwłaszcza tam, gdzie ruch ładunków jest powtarzalny i dobrze uporządkowany.
Przeczytaj również: Ile pali koparko ładowarka? Poznaj koszty i oszczędności paliwa
Osprzęt i przeznaczenie
Najbardziej uniwersalny pozostaje hak, ale nie każda praca go potrzebuje. W suwnicach procesowych stosuje się między innymi chwytaki, chwytniki, osprzęt lejniczy, wsadowy, kleszczowy, kuzienniczy czy striperowy. To są już rozwiązania specjalne, które obsługują konkretne procesy technologiczne, na przykład transport materiałów sypkich, elementów stalowych albo półfabrykatów w przemyśle ciężkim. W budownictwie i produkcji konstrukcji stalowych nadal najczęściej wygrywa układ hakowy, bo jest najbardziej elastyczny.
Gdy mam przed sobą projekt, nie pytam więc tylko o udźwig, ale też o to, kto będzie obsługiwał urządzenie, jak często będzie ono pracować i czy ładunki są powtarzalne. Dzięki temu łatwiej przejść od teorii do praktycznego wyboru urządzenia do konkretnej hali lub placu.
Jak dobieram suwnicę do hali, magazynu albo placu składowego
Najwięcej błędów widzę nie w samej klasie urządzenia, tylko w złym rozpoznaniu warunków pracy. Dlatego przy wyborze zaczynam od kilku prostych pytań i dopiero potem patrzę na katalog.
- Jaki jest najcięższy ładunek i czy jego masa jest stała, czy zmienna.
- Jak wygląda geometria obiektu, czyli rozpiętość, wysokość podnoszenia, wolna przestrzeń pod dachem i miejsce na torowisko.
- Jak intensywna będzie praca, bo inna konstrukcja sprawdzi się przy kilku cyklach dziennie, a inna przy pracy w trybie zmianowym.
- Gdzie urządzenie ma działać, wewnątrz hali, na zewnątrz czy w układzie mieszanym.
- Jak ma być sterowane, z kabiny, kasety, pilota czy systemu automatycznego.
- Jakie są warunki środowiskowe, czyli pył, wilgoć, temperatura i ewentualne narażenie na wiatr.
W tym miejscu zwykle wychodzą też typowe pomyłki. Najczęstsza to kupowanie urządzenia „na zapas” bez sprawdzenia, czy hala w ogóle ma warunki do jego pracy. Druga to skupienie się wyłącznie na udźwigu i pominięcie wysokości użytkowej, która w realnym obiekcie potrafi być ważniejsza niż sama nośność. Trzecia dotyczy infrastruktury, bo bez dobrze zaprojektowanego torowiska, odpowiedniego zasilania i miejsca na konserwację nawet dobra suwnica będzie działać gorzej, niż powinna.
Jeżeli te parametry są policzone rzetelnie, wybór między wariantami robi się dużo prostszy. Wtedy przechodzę już do pytania, które dla wielu inwestorów jest najważniejsze: który typ naprawdę ma sens w budownictwie i przemyśle ciężkim.
Które typy najlepiej pasują do budownictwa i przemysłu ciężkiego
W halach stalowych, warsztatach montażowych, zakładach prefabrykacji i centrach serwisowych najczęściej wygrywają suwnice pomostowe natorowe. Dają dobrą kontrolę nad ładunkiem, nie zajmują posadzki i dobrze wpisują się w typową architekturę obiektów przemysłowych. Jeśli hala jest niższa albo inwestor walczy o każdy centymetr przestrzeni, często rozważa się wariant podwieszany.
Na zewnątrz, na placach składowych, bocznicach i w punktach przeładunkowych, przewagę mają konstrukcje bramowe. Tam po prostu łatwiej je ustawić i eksploatować bez klasycznej hali. Półbramowe są bardziej kompromisowe, ale właśnie dzięki temu dobrze radzą sobie w układach mieszanych, gdzie część pracy odbywa się wewnątrz, a część na zewnątrz.
- Hale produkcyjne i warsztaty, najczęściej suwnice pomostowe natorowe, zwykle jedno- lub dwudźwigarowe.
- Place składowe i zewnętrzne strefy przeładunku, najczęściej suwnice bramowe.
- Strefy mieszane, rozsądnym kompromisem bywają suwnice półbramowe.
- Stanowiska lokalne, sensowne są konstrukcje wspornikowe albo kolumnowe.
- Przemysł procesowy, tu wchodzą urządzenia specjalne, na przykład chwytakowe, lejnicze albo wsadowe.
W inwestycjach przemysłowych pod Krakowem i w całej Małopolsce najczęściej wracają właśnie te same dwa scenariusze, czyli hala z suwnicą pomostową albo zewnętrzny plac z układem bramowym. Reszta jest już dopasowaniem do procesu, gabarytu ładunku i ograniczeń obiektu, a nie modą na konkretny typ urządzenia. Dlatego na końcu zawsze sprawdzam jeszcze listę danych technicznych, zanim zamknę wybór.
Co sprawdzam przed zamówieniem urządzenia do obiektu
Przed zamówieniem suwnicy nie zaczynam od ceny, tylko od danych wejściowych. To one decydują, czy projekt będzie sensowny, bezpieczny i opłacalny w całym cyklu eksploatacji.
- Najcięższy ładunek, razem z osprzętem, który realnie będzie używany.
- Rozpiętość i wysokość podnoszenia, bo bez tego nie da się dobrze dobrać konstrukcji.
- Grupa natężenia pracy, czyli to, jak intensywnie urządzenie ma działać w praktyce.
- Środowisko pracy, zwłaszcza gdy mowa o pyle, wilgoci, mrozie albo ekspozycji zewnętrznej.
- Sposób sterowania i dostęp serwisowy, bo obsługa i konserwacja są częścią kosztu, nie dodatkiem.
- Wymagania dozoru technicznego, które w Polsce trzeba uwzględnić od początku, a nie dopiero po montażu.
Jeśli te dane są zebrane uczciwie, wybór typu przestaje być zgadywaniem. Widać wtedy wyraźnie, kiedy wystarczy prostsza suwnica pomostowa, kiedy lepiej postawić na dwudźwigarową, a kiedy jedynym rozsądnym rozwiązaniem będzie układ bramowy albo specjalny procesowy. I właśnie tak podchodzę do tematu, bo w praktyce najlepiej działa nie najdroższa opcja, tylko ta, która jest naprawdę dopasowana do obiektu i sposobu pracy.
