W dobrze zaplanowanym domu bezpieczeństwo elektryczne zaczyna się w betonie, nie przy rozdzielnicy. Uziom fundamentowy łączy instalację z gruntem, pomaga w ochronie przeciwporażeniowej, wspiera ochronę odgromową i zwykle jest najrozsądniejszy wtedy, gdy da się go przewidzieć na etapie zbrojenia. W tym artykule pokazuję, jak działa taki układ, kiedy wystarcza sam fundament, kiedy trzeba go rozbudować i jakie błędy najczęściej wychodzą dopiero po zalaniu betonu.
Najważniejsze rzeczy, które warto dopiąć przed zalaniem fundamentów
- Najlepiej zaplanować uziemienie razem z projektem fundamentów, a nie po wylaniu betonu.
- Liczy się zamknięty obwód, ciągłość elektryczna i sensowne wyprowadzenie do głównej szyny uziemiającej.
- W typowym domu jednorodzinnym układ w fundamencie często wystarcza, ale pełna izolacja, duży obiekt albo trudne warunki gruntowe mogą wymagać uzupełnienia.
- Największy błąd to traktowanie drutu wiązałkowego jak połączenia elektrycznego.
- Poprawka po zakończeniu fundamentów jest zwykle droższa i bardziej kłopotliwa niż staranne wykonanie od razu.
Do czego służy uziemienie w fundamencie i co naprawdę chroni
Ja patrzę na ten element nie jak na techniczny dodatek, ale jak na podstawę całego układu bezpieczeństwa. Dobrze wykonane uziemienie w fundamencie odprowadza prądy zwarciowe i przepięcia, stabilizuje potencjał budynku oraz daje punkt odniesienia dla połączeń wyrównawczych, czyli wszystkich metalowych elementów, które mają być na tym samym potencjale.
W praktyce chodzi o trzy rzeczy: ochronę ludzi przed porażeniem, wsparcie instalacji odgromowej i ograniczenie skutków przepięć w elektronice. To ważne także dlatego, że główna szyna uziemiająca zbiera kilka obwodów bezpieczeństwa w jeden spójny układ, a nie w przypadkowy zestaw przewodów. Jak podaje Inżynier Budownictwa, beton wokół przewodów poprawia kontakt z gruntem i jednocześnie dobrze chroni stal przed korozją, więc taki układ ma sens tylko wtedy, gdy jest od początku zrobiony jako całość.
Wniosek jest prosty: jeśli uziemienie ma działać przez lata, musi być częścią projektu, a nie „dodatkiem do zrobienia przy okazji”. To prowadzi do pytania, jak taki układ wygląda w różnych typach fundamentów.
Jak powinien być wykonany układ w ławie, płycie i stopach
Najbezpieczniejszy wariant to zamknięty pierścień prowadzony w obrębie zewnętrznych krawędzi fundamentu. W domach jednorodzinnych najczęściej stosuje się płaskownik albo drut stalowy odpowiednio dobrany do projektu, a połączenia robi się tak, żeby nie było wątpliwości co do ciągłości elektrycznej. W materiałach technicznych często przewija się przekrój płaskownika 30 x 3,5 mm lub drutu o średnicy 10 mm, a nad przewodem powinna być zachowana warstwa betonu grubości co najmniej 5 cm.

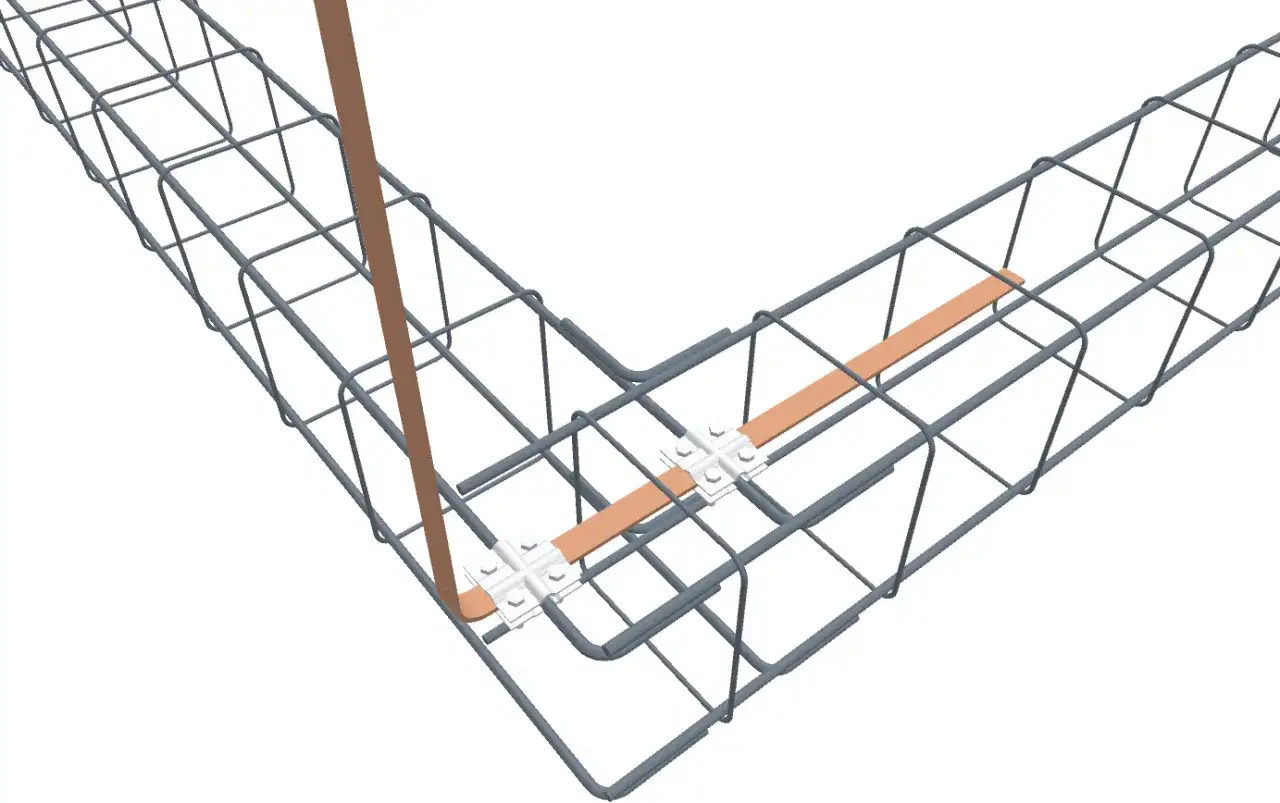

W materiałach technicznych DEHN spotyka się właśnie takie podejście: zamknięty pierścień, połączenia ze zbrojeniem wykonywane regularnie oraz beton jako otulinę, która chroni przewód i poprawia warunki pracy całego układu.
W większych obiektach siatka musi być gęstsza, a połączenia poprzeczne pomagają utrzymać oczka nie większe niż 20 x 20 m. Przy pojedynczych stopach fundamentowych albo odseparowanych częściach budynku układ trzeba projektować ostrożniej, bo bez dodatkowych połączeń łatwo stworzyć rozwiązanie, które wygląda dobrze na rysunku, ale elektrycznie jest zbyt rozproszone.
W praktyce widzę dwie drogi: wykorzystanie zbrojenia jako części układu albo wykonanie osobnego przewodu w betonie. Obie mogą działać, ale druga daje większą przewidywalność, bo element jest od razu przygotowany wyłącznie do uziemienia.
Przeczytaj również: Fundament pod pompę ciepła - jak go wykonać? Wymiary, montaż i błędy
Naturalny czy sztuczny układ
Wariant naturalny opiera się na zbrojeniu fundamentu. To rozwiązanie bywa stosowane, ale wymaga bardzo dobrego połączenia prętów i udokumentowanej ciągłości elektrycznej. Sam drut wiązałkowy nie załatwia sprawy, bo mechaniczne związanie stali nie jest tym samym co pewny styk elektryczny.
Wariant sztuczny daje osobny przewód ułożony w fundamencie. Z mojego punktu widzenia to rozwiązanie jest czytelniejsze dla wykonawcy i inwestora, bo nie zależy od tego, jak dokładnie ekipa zbrojarska złożyła konstrukcję nośną.
| Wariant | Co wykorzystuje | Plusy | Ograniczenia |
|---|---|---|---|
| Naturalny | Zbrojenie fundamentu | Mniej materiału, wykorzystuje istniejącą konstrukcję | Trzeba bardzo pilnować ciągłości i jakości połączeń |
| Sztuczny | Osobny przewód w betonie | Większa przewidywalność i prostsza kontrola wykonania | Wymaga świadomego montażu dodatkowego elementu |
Jeżeli fundament jest prosty, a ekipa ma doświadczenie, obie opcje mogą być poprawne. Gdy budynek jest bardziej złożony albo inwestor chce mieć mniejszy margines ryzyka, sztuczny układ zwykle daje większy spokój. To naturalnie prowadzi do kolejnego pytania: kiedy sam fundament wystarczy, a kiedy trzeba go rozbudować.
Kiedy sam fundament wystarczy, a kiedy trzeba dołożyć dodatkowy uziom
Nie każdy obiekt da się zamknąć jednym rozwiązaniem. W typowym domu na ławach albo płycie fundamentowej układ w betonie bywa wystarczający, ale są sytuacje, w których rozsądniej od razu przewidzieć dodatkowy obwód wokół budynku albo inną formę doziemienia.
| Sytuacja na budowie | Co zwykle robię | Dlaczego |
|---|---|---|
| Dom jednorodzinny z klasycznymi ławami | Układ w fundamencie jako baza | To najprostsze i najtańsze rozwiązanie, jeśli projekt jest spójny |
| Płyta z pełną izolacją lub „białą wanną” | Rozważam dodatkowy obwód zewnętrzny | Izolacja może ograniczać skuteczny kontakt układu z gruntem |
| Obiekt większy, segmentowy albo z wieloma stopami | Usieciowanie i połączenia poprzeczne | Trzeba utrzymać równy potencjał na większej powierzchni |
| Modernizacja gotowego budynku | Dodaję uziom otokowy albo pionowy | Po zalaniu fundamentów nie da się już łatwo poprawić układu w betonie |
W materiałach technicznych pojawia się też praktyczna zasada: jeśli fundamenty są pojedyncze albo budynek ma mocno rozczłonkowaną geometrię, lepiej nie liczyć na jeden przewód „na oko”. W takiej sytuacji dodatkowe uziemienie zewnętrzne potrafi zrobić większą różnicę niż sam wybór droższej bednarki. To ważne przejście, bo właśnie na etapie wykonawczym najłatwiej zepsuć cały efekt.
Najczęstsze błędy, które psują cały efekt
- Łączenie „na wiązałkę” - drut wiązałkowy trzyma stal mechanicznie, ale nie daje pewności elektrycznej.
- Brak zamkniętego obwodu - przerwany pierścień osłabia działanie całego układu.
- Za mało punktów wyprowadzenia - później trudno wygodnie połączyć to z GSU, ochroną odgromową i innymi obwodami wyrównawczymi.
- Zbyt mała otulina betonu - przewód powinien być dobrze otoczony betonem, a nie leżeć „przy skórze” konstrukcji.
- Nieprzemyślane mieszanie metali - różne materiały bez kontroli mogą przyspieszać korozję elektrochemiczną.
- Brak zdjęć i pomiarów przed zalaniem - po wylaniu betonu nie ma już łatwego dostępu do kontroli.
- Decyzja podjęta za późno - jeśli temat wychodzi po zabetonowaniu, koszty i komplikacje rosną szybciej niż zwykle się zakłada.
Najdroższe są nie same materiały, tylko poprawki po błędach. Z tego powodu na budowie wolę jedną spokojną kontrolę przed zalaniem niż późniejsze szukanie winnego już po fakcie. Następny krok jest bardziej przyziemny, ale dla inwestora zwykle równie ważny: ile to kosztuje i jak nie przepłacić.
Ile to kosztuje i jak zaplanować to na budowie
Jeśli układ jest przewidziany od początku, koszt nie wygląda groźnie. W praktyce materiał na jeden dom to zwykle kilkaset złotych, bo krążek bednarki ocynkowanej 25 kg kosztuje orientacyjnie około 200-225 zł, a droższe materiały podnoszą budżet dopiero przy bardziej wymagających warunkach albo większym obiekcie. Z mojego punktu widzenia to nadal mały wydatek na tle całych fundamentów, ale tylko wtedy, gdy wszystko robi się razem z etapem konstrukcyjnym.
Gdy trzeba wrócić do gotowej bryły i wykonać uziom otokowy, ceny rosną zauważalnie. W ogólnopolskich cennikach usług z 2026 roku ułożenie bednarki uziemiającej bywa wyceniane mniej więcej na 57-66 zł za metr bieżący, więc przy 20 m robi się z tego około 1140-1320 zł samej robocizny. To pokazuje prostą rzecz: jeśli temat jest pewny na etapie zbrojenia, inwestor oszczędza nie dlatego, że wybiera tańszy materiał, tylko dlatego, że unika późniejszej poprawki.
Najrozsądniej jest więc potraktować uziemienie jako część harmonogramu fundamentów, a nie osobną pozycję do „domknięcia później”. Taki sposób planowania zwykle najlepiej działa na budowach jednorodzinnych i przy mniejszych obiektach usługowych, także wtedy, gdy prace prowadzi się w okolicach Krakowa i liczy się tempo bez niepotrzebnych powrotów ekipy.
Na końcu zostaje jeszcze jedna rzecz, którą ja sprawdzam zawsze, zanim beton zamknie temat na lata.
Co zamknąć, zanim beton przykryje całą instalację
Przed zalaniem fundamentów warto mieć jasną odpowiedź na cztery pytania: gdzie jest punkt wyprowadzenia do głównej szyny uziemiającej, jakim materiałem wykonano przewód, w jakich miejscach zrobiono połączenia oraz kto potwierdzi ich ciągłość. Bez tego nawet poprawnie ułożony przewód może później stać się problemem organizacyjnym, bo nikt nie będzie wiedział, gdzie kończy się instalacja, a gdzie zaczyna dokumentacja.
- Poproś o zdjęcia układu przed zalaniem, najlepiej z widocznymi punktami połączeń.
- Ustal z elektrykiem, gdzie ma trafić wyprowadzenie do GSU i czy potrzebny jest dodatkowy zacisk dla instalacji odgromowej.
- Sprawdź, czy kierownik budowy i wykonawca rozumieją różnicę między połączeniem mechanicznym a elektrycznym.
- Jeśli fundament ma pełną izolację albo nietypowy układ, załóż od razu wariant zapasowy.
Ja przy takim temacie zawsze stawiam na prostą zasadę: lepiej spędzić pół godziny dłużej nad detalem przed betonowaniem niż później kuć, dokładać i tłumaczyć sobie, że „miało się udać”.
