Kolor żyły, opis zacisku i sposób prowadzenia przewodu mówią o instalacji więcej niż sam wygląd puszki. W praktyce to właśnie od nich zależy, czy obwód da się bezpiecznie naprawić, rozbudować albo po latach zdiagnozować bez zgadywania. Poniżej porządkuję oznaczenia przewodów elektrycznych w polskich instalacjach, pokazuję znaczenie barw i liter oraz zaznaczam, gdzie najłatwiej o błąd przy remoncie, modernizacji ogrzewania lub wymianie osprzętu.
Kolor, symbol i pomiar muszą się zgadzać
- Zielono-żółty to przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski zwykle oznacza neutralny N, ale w starszych instalacjach nie wolno ufać wyłącznie kolorowi.
- Brązowy, czarny i szary opisują fazy L1, L2 i L3 w obwodach 1- i 3-fazowych.
- PEN spotyka się głównie w starszych układach i trzeba go traktować ostrożnie.
- Przy ogrzewaniu liczą się też oznaczenia L, N, PE, COM, NO, NC oraz opis czujników.
- Gdy kolor nie zgadza się z opisem, decyduje pomiar, a nie domysł.

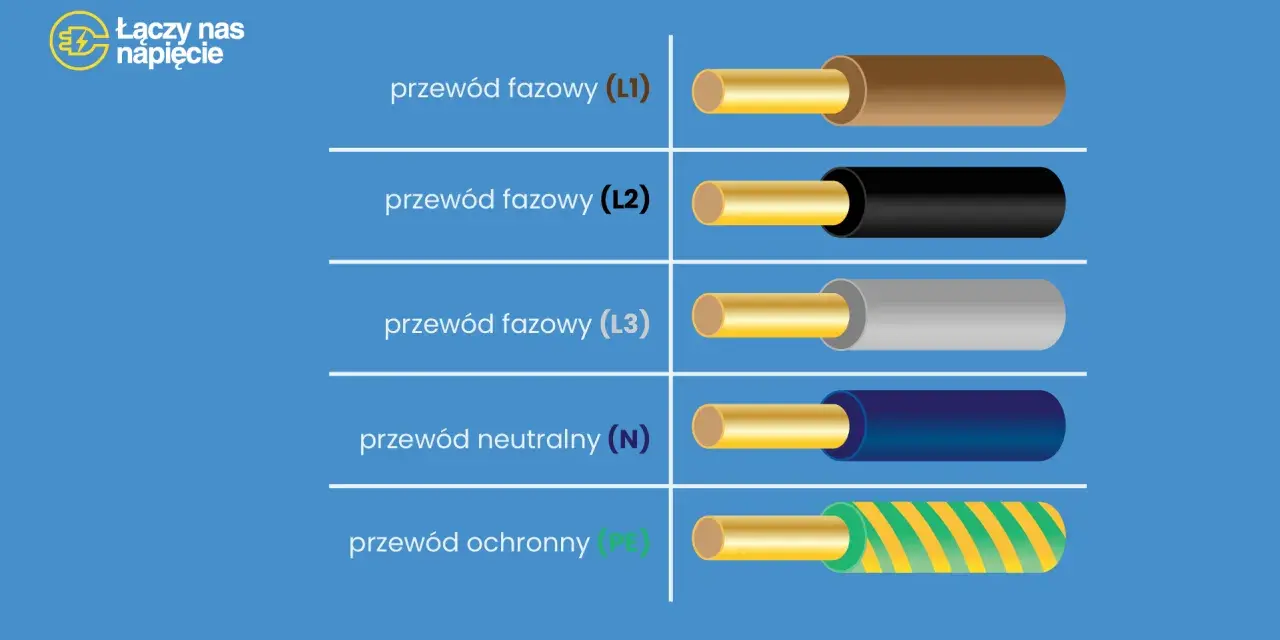

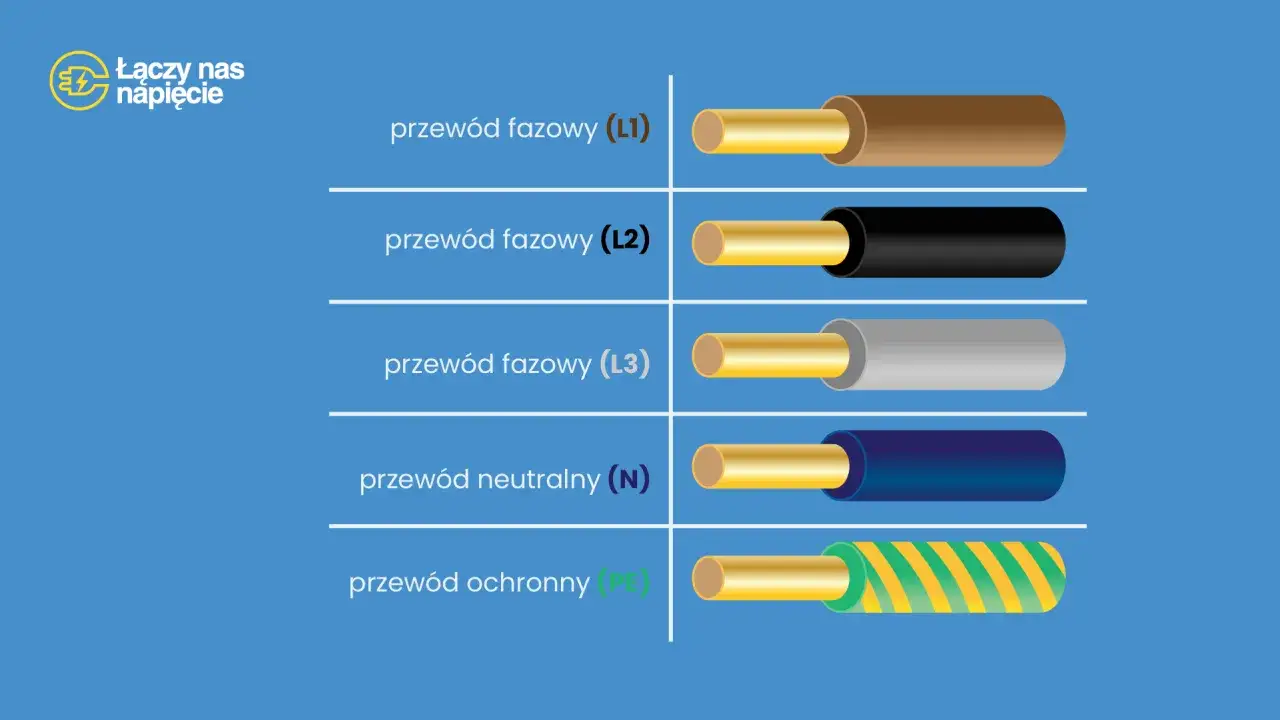

Jakie kolory przewodów obowiązują w nowej instalacji
W nowej instalacji nie traktuję koloru jako ozdoby. To skrót do funkcji żyły, a nie przypadkowy wybór producenta, dlatego w Polsce praktyka opiera się na rodzinie norm PN-HD 308 S2 i PN-EN IEC 60445. W obwodach domowych najczęściej spotykam 230 V jednofazowe i 400 V trójfazowe, więc właśnie tam barwy mają największe znaczenie.
| Barwa żyły | Typowa funkcja | Co warto zapamiętać |
|---|---|---|
| Zielono-żółta | PE | Przewód ochronny, który nie służy do normalnego zasilania odbiorników. |
| Jasnoniebieska | N | Zwykle przewód neutralny; traktuję go tak dopiero po potwierdzeniu dokumentacją albo pomiarem. |
| Brązowa, czarna, szara | L1, L2, L3 | Fazy w obwodach jednofazowych i trójfazowych. |
| Inna lub niejednoznaczna | Wymaga weryfikacji | W starszych instalacjach nie zgaduję funkcji po samym kolorze. |
Zielono-żółtego nie używam do niczego innego, a niebieski traktuję jako neutralny tylko wtedy, gdy dokumentacja i pomiary to potwierdzają. W obwodach trójfazowych brązowy, czarny i szary porządkują fazy, ale kolejność L1-L3 trzeba utrzymać konsekwentnie w całej instalacji. Unikam też pojedynczej zieleni albo żółci, jeśli mogłyby zostać pomylone z oznaczeniem ochronnym. Kiedy to mam już uporządkowane, łatwiej odczytać litery na aparatach i zaciskach.
Jak czytać oznaczenia literowe na przewodach i osprzęcie
Barwa pomaga, ale na budowie lub przy remoncie patrzę też na litery i symbole na zaciskach. To one mówią, gdzie przewód ma trafić w gnieździe, termostacie, rozdzielnicy albo styczniku, a w automatyce grzewczej często są ważniejsze niż sam kolor izolacji. W części urządzeń spotkasz też wyjście bezpotencjałowe, czyli styk, który sam nie podaje napięcia, tylko je zwiera albo rozłącza.
| Oznaczenie | Znaczenie | Gdzie zwykle się pojawia |
|---|---|---|
| L / L1 / L2 / L3 | Faza lub fazy | Gniazda, oprawy, rozdzielnice, urządzenia 1- i 3-fazowe |
| N | Neutralny | Większość obwodów 230 V |
| PE | Ochronny | Bolec ochronny, obudowy, rozdzielnice |
| PEN | Ochronno-neutralny | Starsze układy TN-C i odcinki przed rozdziałem |
| ⏚ | Zacisk ochronny lub uziemienie | Aparatura, metalowe obudowy, schematy |
| COM / NO / NC | Styk wspólny, normalnie otwarty, normalnie zamknięty | Termostaty, przekaźniki, automatyka |
Na płaszczu kabla patrzę jeszcze na zapis typu 3x1,5 mm² albo 5x2,5 mm². Pierwsza liczba mówi, ile żył ma przewód, a druga podaje przekrój każdej żyły, więc z samej etykiety da się już sporo wyczytać o zastosowaniu kabla. W stycznikach i przekaźnikach pojawiają się też zaciski A1 i A2, czyli wyprowadzenia cewki, a nie toru mocy. To praktyczny detal, ale oszczędza wiele pomyłek przy doborze obwodu, zabezpieczenia i osprzętu. Ten porządek szczególnie pomaga wtedy, gdy trafiasz na starszą instalację, gdzie oznaczenia nie są już tak czytelne.
Co zmieniają starsze instalacje i przewód PEN
W starszych mieszkaniach i domach kolor potrafi bardziej mylić, niż pomagać. Największy problem widzę tam, gdzie wciąż pracuje układ TN-C albo stary odcinek PEN przed rozdziałem na PE i N, bo przewód PEN łączy funkcję ochronną i neutralną, a więc nie da się go traktować jak zwykłego N. W praktyce normowej PEN stosuje się tylko w instalacjach ułożonych na stałe i przy przekroju co najmniej 10 mm² Cu albo 16 mm² Al, dlatego w nowych obwodach domowych zwykle dąży się do rozdzielenia PE i N.
- TN-C wymaga szczególnej ostrożności, bo wspólny PEN nie jest osobnym PE i N.
- Zmieszane kolory sugerują przeróbki, więc najpierw sprawdzam ciągłość i zgodność ze schematem.
- Brak opisów oznacza większe ryzyko błędu przy kolejnej modernizacji, zwłaszcza gdy w grę wchodzi ogrzewanie.
Ja w takich układach nie poprawiam niczego „na oko”. Najpierw identyfikuję żyły, sprawdzam ciągłość i dopiero wtedy rozdzielam albo opisuję obwód. To właśnie tu najłatwiej o błędy, które później wychodzą przy wymianie gniazd, oświetlenia albo dołączeniu nowego urządzenia grzewczego.
Ogrzewanie elektryczne wymaga osobnego porządkowania oznaczeń
Przy ogrzewaniu sprawa komplikuje się szybciej niż przy zwykłym gniazdku. Termostat, mata grzewcza, sterownik kotła, pompa obiegowa i siłownik rozdzielacza nie zawsze używają tych samych schematów, więc kolor przewodu trzeba czytać razem z opisem zacisku i instrukcją urządzenia. W praktyce najpierw sprawdzam, czy dane wyjście jest zasilające, sterujące, czy tylko sygnałowe.
| Element | Typowe oznaczenia | Na co zwracam uwagę |
|---|---|---|
| Termostat pokojowy | L, N, PE, COM, NO, NC | Czy wyjście steruje stycznikiem, czy bezpośrednio obciążeniem |
| Mata lub kabel grzewczy | Żyły robocze, ekran, czujnik | Czy ekran trafia do PE, a czujnik do właściwego wejścia |
| Kocioł, pompa, siłownik | L, N, PE, S1, S2, zaciski sterujące | Czy napięcie i funkcja zacisków zgadzają się z dokumentacją |
W ogrzewaniu podłogowym często widzę dwa cienkie przewody czujnika temperatury i osobny ekran kabla grzewczego. Czujnik nie jest zasilaniem, a ekran nie jest żyłą roboczą, więc pomylenie ich potrafi unieruchomić cały układ albo naruszyć ochronę przeciwporażeniową. W łazience i kotłowni dochodzą jeszcze połączenia wyrównawcze, czyli połączenie metalowych elementów instalacji z ochroną, żeby zmniejszyć różnice potencjałów. W takim miejscu szczególnie nie liczę na pamięć sprzed pierwszego uruchomienia.
Najczęstsze błędy przy identyfikacji przewodów
Najwięcej problemów nie wynika z samej normy, tylko z pośpiechu. W praktyce widzę kilka pomyłek, które wracają niemal zawsze:
- Zaufanie wyłącznie kolorowi - bez pomiaru można łatwo podłączyć L do N albo PE do niewłaściwego toru.
- Użycie zielono-żółtego jako fazy - to psuje czytelność instalacji i od razu wygląda na błąd.
- Brak opisów na końcach przewodów - po remoncie nikt już nie pamięta, który kabel zasila oświetlenie, a który grzanie.
- Mylenie N z PE - skutki bywają od wybijającej różnicówki po nieprawidłową ochronę obudowy.
- Dobieranie osprzętu bez zapasu i bez instrukcji - termostat, przekaźnik albo stycznik może przegrzewać się mimo pozornie poprawnego działania.
Ja zawsze traktuję kolor jako wskazówkę, a nie dowód. Gdy opis i barwa nie są spójne, wykonuję pomiar, porównuję z dokumentacją i dopiero wtedy podejmuję decyzję. To prosty nawyk, który oszczędza sporo czasu przy późniejszej diagnostyce.
Zanim zamkniesz puszkę i rozdzielnicę, sprawdź te trzy rzeczy
- Czy barwa żyły, opis zacisku i funkcja przewodu mówią dokładnie to samo.
- Czy obwód ma opis także na drugim końcu i w rozdzielnicy, a nie tylko w pamięci osoby, która go robiła.
- Czy identyfikację potwierdza pomiar dwubiegunowy albo inna pewna metoda, a nie sam wygląd przewodów.
Jeżeli choć jeden punkt budzi wątpliwość, nie poprawiam instalacji na wyczucie. W domu, mieszkaniu czy przy modernizacji ogrzewania błąd w oznaczeniach wychodzi zwykle wtedy, gdy jest już za późno na prostą korektę, dlatego lepiej zostawić czytelny opis, sprawdzony pomiar i spójne kolory niż liczyć na pamięć po kilku latach.
