Lutowanie ma sens wtedy, gdy chcesz połączyć metale bez topienia całego elementu, tylko przy pomocy spoiwa o niższej temperaturze topnienia. W praktyce decydują tu trzy rzeczy: materiał, temperatura pracy i obciążenie złącza. W tym tekście pokazuję, jak odróżnić łączenie miękkie od twardego, kiedy lepsze będzie spawanie, jak dobrać spoiwo i topnik oraz po czym poznać, że spoina jest naprawdę solidna.
Najważniejsze różnice, które pomagają dobrać metodę
- Łączenie miękkie sprawdza się tam, gdzie liczy się precyzja i niewielkie nagrzewanie materiału, zwłaszcza w elektronice.
- Łączenie wysokotemperaturowe daje mocniejsze połączenie przy miedzi, instalacjach i elementach pracujących w wyższej temperaturze.
- Spawanie wybiera się wtedy, gdy trzeba połączyć materiał bazowy i uzyskać najwyższą wytrzymałość konstrukcyjną.
- W elektronice zwykle wystarcza 25-40 W i grot o temperaturze około 300-400°C.
- Dla elektroniki używa się topników żywicznych, a do instalacji wodnych i miedzianych - topników dobranych do danego materiału, nie przypadkowych preparatów.
- Najczęstszy błąd to nie sama technika, tylko brudna powierzchnia, zła temperatura i poruszenie złącza podczas stygnięcia.
Czym różni się łączenie spoiwem od spawania
W praktyce rozróżnienie jest proste: przy łączeniu spoiwem rozgrzewasz elementy tylko tyle, by stopił się dodatkowy metal łączący, a przy spawaniu topi się również materiał podstawowy. Według American Welding Society granica między łączeniem miękkim a brazowaniem przebiega przy 450°C, więc już sam poziom temperatury wiele mówi o tym, jakiej metody potrzebujesz. To nie jest detal akademicki, tylko realna wskazówka - im mniej ciepła wprowadzasz do elementu, tym mniejsze ryzyko odkształceń, ale też zwykle niższa odporność mechaniczna gotowego złącza.
Dlatego w elektronice i lekkich naprawach dominuje delikatniejsze łączenie, a przy konstrukcjach stalowych, ramach, elementach nośnych czy spoinach pracujących pod dużym obciążeniem częściej wygrywa spawanie. Ja patrzę na to tak: jeśli materiału nie wolno przegrzać albo złącze ma być odwracalne w serwisie, wybieram metodę opartą na spoiwie. Jeśli ma pracować konstrukcyjnie i przenosić duże siły, rozsądniej od razu myśleć o spawaniu. To prowadzi od razu do pytania, jak w praktyce dobrać samą metodę do konkretnego zadania.
Kiedy wybrać miękkie łączenie, kiedy wysokotemperaturowe, a kiedy spawanie
Najłatwiej uporządkować temat przez porównanie. Wtedy szybko widać, że nie ma jednej uniwersalnej odpowiedzi, bo inne wymagania ma płytka PCB, inne rura miedziana, a jeszcze inne stalowa rama lub wspornik.
| Metoda | Temperatura i charakter pracy | Gdzie ma sens | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|---|---|
| Łączenie miękkie | Poniżej 450°C; w elektronice zwykle grot około 300-400°C | Elektronika, przewody, drobne naprawy, lekkie połączenia miedziane | Niska ingerencja cieplna i dobra kontrola nad małym złączem | Mniejsza odporność mechaniczna i temperaturowa |
| Łączenie wysokotemperaturowe | Powyżej 450°C, często kilkaset stopni więcej | Miedź, instalacje grzewcze, chłodnicze, połączenia narażone na temperaturę i ciśnienie | Trwałe, szczelne połączenie o dobrej wytrzymałości | Wymaga większej wprawy i lepszego przygotowania powierzchni |
| Spawanie | Topi się materiał bazowy | Konstrukcje stalowe, elementy nośne, ramy, pracujące mechanicznie złącza | Najwyższa wytrzymałość konstrukcyjna | Największa ilość ciepła, odkształcenia i wyższy próg trudności |
Wybór nie sprowadza się więc do tego, co masz pod ręką, ale do tego, jakie obciążenie ma przyjąć złącze i jak dużo ciepła może dostać materiał. W instalacjach miedzianych wysoka temperatura ma sens, bo połączenie ma być szczelne i trwałe. W elektronice ten sam poziom ciepła byłby już zwyczajnie destrukcyjny. Gdy wybór metody jest jasny, dopiero wtedy sens ma dobór spoiwa, topnika i narzędzi.
Jak dobrać spoiwo, topnik i narzędzia bez zgadywania
Tu najłatwiej popełnić kosztowny błąd, bo z zewnątrz wiele preparatów wygląda podobnie, a w praktyce działają zupełnie inaczej. W elektronice standardem są dziś spoiwa bezołowiowe, bo - jak przypomina Komisja Europejska - przepisy RoHS ograniczyły użycie ołowiu w sprzęcie elektrycznym i elektronicznym. To oznacza trochę inną temperaturę pracy i często matowy, mniej błyszczący wygląd poprawnie wykonanego złącza.
Do elektroniki
Do płytek i przewodów wybieram cienki drut spoiwa, zwykle około 0,75-1,0 mm, oraz grot dopasowany do wielkości pola lutowniczego. W praktyce najlepiej działa lutowie z rdzeniem topnikowym, najczęściej na bazie kalafonii lub żywicy. ScienceBuddies zwraca uwagę na ważną rzecz: topnik kwasowy, dobry do rur, nie nadaje się do elektroniki, bo może powodować korozję połączeń. To jedna z tych różnic, których nie widać od razu, ale po kilku miesiącach robi ogromną różnicę.
Do rur miedzianych i instalacji

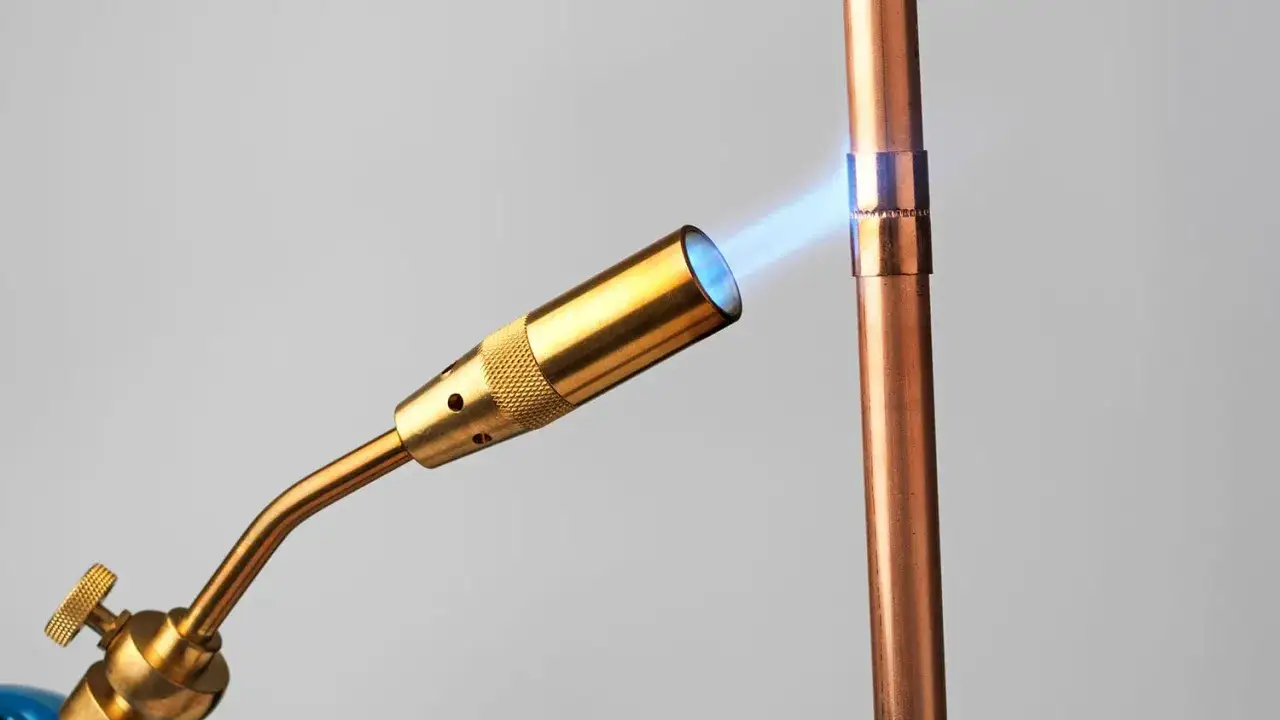

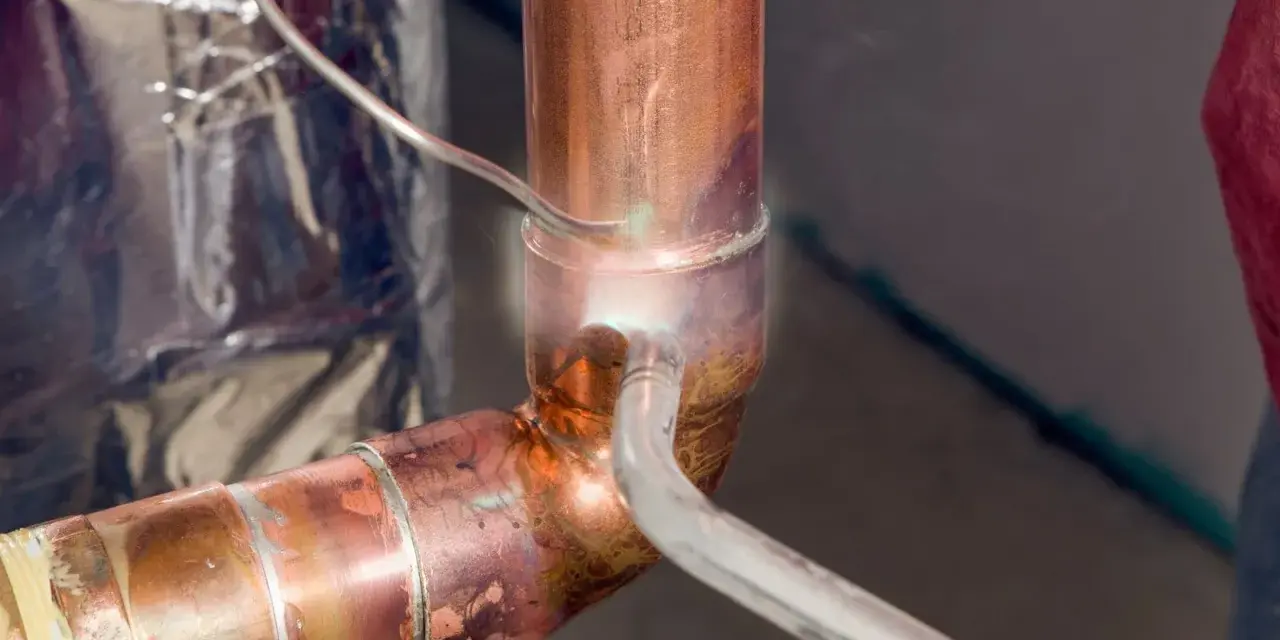

W instalacjach miedzianych potrzebujesz innego topnika, innej średnicy spoiwa i innego podejścia do rozgrzewania złącza. Tu liczy się kapilarność, czyli wciąganie roztopionego spoiwa w szczelinę między elementami. Żeby to zadziałało, połączenie musi być czyste, równo spasowane i nagrzane równomiernie. Właśnie dlatego przy miedzi tak ważne jest, by nie grzać punktowo jednego miejsca, tylko cały styk.
Przeczytaj również: Jak wygląda praca spawacza? Odkryj trudności i wyzwania zawodu
Do pracy mobilnej i napraw na miejscu
Jeśli pracujesz w mieszkaniu, na budowie albo przy serwisie, zwracam uwagę nie tylko na moc narzędzia, ale też na wygodę i kontrolę temperatury. Dla elektroniki wystarcza zwykle 25-40 W, a dla większych połączeń przydaje się mocniejsza lutownica lub palnik. W praktyce lepiej mieć narzędzie, które szybko oddaje ciepło, niż cały czas podnosić temperaturę na oślep. To właśnie brak kontroli, a nie sama moc, najczęściej psuje efekt. Mając narzędzia, można przejść do samego przebiegu pracy.
Jak wygląda poprawny przebieg pracy krok po kroku
Dobry efekt zaczyna się przed włączeniem grotu. W tym procesie nie ma skrótów, bo większość wad powstaje jeszcze zanim pojawi się samo spoiwo.
- Oczyść powierzchnie - usuń tlenki, brud, tłuszcz, lakier i resztki starego topnika.
- Spasuj elementy na sucho - zanim podasz ciepło, upewnij się, że części leżą stabilnie i mają właściwy luz.
- Rozgrzej złącze, nie sam drut - to element ma osiągnąć temperaturę pracy, a nie tylko spoiwo na jego końcu.
- Podaj spoiwo do rozgrzanego miejsca - powinno rozpłynąć się samo, a nie tworzyć kulkę na wierzchu.
- Nie poruszaj złączem podczas chłodzenia - ruch w tym momencie daje słabe, kruche połączenie.
- Usuń resztki topnika - szczególnie w elektronice, gdzie pozostałości mogą z czasem pogorszyć kontakt lub estetykę naprawy.
W elektronice dobra spoina jest gładka i pewna, bez nadmiaru cyny, który robi mostki między padami. W połączeniach miedzianych liczy się równy pierścień spoiwa i pełne obwiedzenie kielicha lub złącza. Jeśli wszystko jest poprawne, spoiwo samo pokazuje, że związało się z materiałem. Jeżeli wynik nie wygląda pewnie, zwykle problem nie leży w samym spoiwie, tylko w jednym z kilku powtarzalnych błędów.
Najczęstsze błędy, które psują złącze
W praktyce widzę te same potknięcia u początkujących, niezależnie od tego, czy pracują przy płytce, czy przy rurze. Dobra wiadomość jest taka, że większość z nich da się wyłapać wzrokiem albo po samym zachowaniu spoiwa.
- Zimne połączenie - wygląda matowo, krystalicznie albo nierówno, a po czasie daje przerywany kontakt.
- Za mało ciepła - spoiwo nie rozpływa się po powierzchni, tylko siedzi na niej jak kropla.
- Za dużo spoiwa - szczególnie w elektronice prowadzi do mostków i zwarć między sąsiednimi punktami.
- Brudna lub utleniona powierzchnia - topnik nie zrobi całej roboty, jeśli pod spodem zostały resztki brudu.
- Nieodpowiedni topnik - kwasowy w elektronice albo zbyt słaby do trudnych metali.
- Poruszenie złącza podczas stygnięcia - efekt bywa pozornie poprawny, ale mechanicznie jest kruchy.
Jeśli chcesz szybko sprawdzić jakość, patrz nie tylko na wygląd, ale też na zachowanie połączenia przy lekkim poruszeniu przewodem lub elementem. Dobre złącze nie powinno się uginać ani zmieniać połysku po ostygnięciu. To właśnie te błędy najczęściej odróżniają amatorską poprawkę od trwałego połączenia.
Bezpieczeństwo i sens zlecania pracy fachowcowi
Tu nie ma sensu udawać, że wszystko da się zrobić na kolanie. Grot lutownicy potrafi mieć około 400°C, a palnik przy łączeniu wysokotemperaturowym daje jeszcze większe ryzyko oparzeń, pożaru i uszkodzenia materiałów wokół. Do tego dochodzą opary topnika, które trzeba odprowadzić albo przynajmniej nie wdychać bezpośrednio nad stanowiskiem pracy. W praktyce zawsze ustawiam złącze tak, by mieć dobrą wentylację, stojak na narzędzie i czyste miejsce bez przypadkowych kabli pod ręką.
Fachowca warto zaangażować wszędzie tam, gdzie awaria złącza oznacza kosztowne lub niebezpieczne skutki: przy instalacjach gazowych, elementach pod ciśnieniem, układach grzewczych, chłodniczych, a także przy pracach ukrytych w ścianie lub pod posadzką. W takich przypadkach liczy się nie tylko samo połączenie, ale też próba szczelności, dobór materiałów i odpowiedzialność za całość wykonania. Jeśli robota ma być jednorazowa i bez prawa do pomyłki, oszczędność na doświadczeniu zwykle szybko się mści. Na koniec zostają nawyki, które warto sprawdzić jeszcze przed pierwszym grzaniem grotu.
Co sprawdzam przed pierwszym grzaniem grotu
- czy materiał jest odtłuszczony i pozbawiony tlenków,
- czy spoiwo pasuje do konkretnego metalu i temperatury pracy,
- czy topnik jest przeznaczony do elektroniki albo do instalacji, a nie do czegoś zupełnie innego,
- czy mam odpowiednią moc narzędzia do wielkości połączenia,
- czy element nie poruszy się podczas stygnięcia,
- czy po zakończeniu pracy mogę usunąć resztki topnika i skontrolować złącze wzrokowo.
W praktyce to właśnie ta kolejność decyduje, czy połączenie wyjdzie od pierwszego razu. Dobre przygotowanie, właściwy dobór metody i spokojne chłodzenie dają więcej niż drogi sprzęt używany bez planu. Jeśli trzymasz się tych zasad, łączenie metali przestaje być sztuką dla wybranych, a staje się zwyczajnym, przewidywalnym elementem pracy.
