Ta dokumentacja nie służy wyłącznie do „pokazania budynku na papierze”. Ma udowodnić, że inwestycja da się legalnie i sensownie zrealizować: zgodnie z planem miejscowym, warunkami zabudowy, wymaganiami bezpieczeństwa i podstawowymi zasadami projektowania. Właśnie dlatego projekt architektoniczno budowlany jest jednym z najważniejszych elementów całej procedury budowlanej. Poniżej wyjaśniam, co obejmuje, jak go czytać i na co patrzeć, żeby nie utknąć na etapie formalności.
Najważniejsze informacje w skrócie
- Ta część projektu pokazuje funkcję, formę, podstawowe parametry i rozwiązania obiektu, ale nie zastępuje projektu technicznego.
- W urzędzie liczy się spójność opisu, rysunków i załączników, a nie sam „ładny” wygląd dokumentacji.
- Do wniosku o pozwolenie na budowę trafia zwykle projekt zagospodarowania działki oraz ta część projektu budowlanego, w papierze albo elektronicznie.
- W opisie i na rysunkach muszą się pojawić m.in. funkcja obiektu, parametry, dostępność, ochrona przeciwpożarowa i wpływ na środowisko.
- Najczęstsze problemy to niezgodność z MPZP lub WZ, rozjazd danych między tomami i zbyt mało czytelne rysunki.
Co obejmuje ta część dokumentacji
Patrzę na nią jak na dokument, który ma odpowiedzieć na trzy pytania: co ma powstać, jak ma działać i czy da się to bezpiecznie zbudować. To właśnie tutaj opisuje się podstawowy charakter obiektu, jego użytkowanie, formę architektoniczną, parametry i te rozwiązania, które urząd może ocenić bez wchodzenia w pełne obliczenia konstrukcyjne. W praktyce to nie jest jeszcze instrukcja wykonawcza dla ekipy, tylko formalno-techniczny obraz inwestycji.
| Element | Co zawiera | Po co jest potrzebny |
|---|---|---|
| Część opisowa | Rodzaj i kategoria obiektu, sposób użytkowania, program funkcjonalny, parametry, rozwiązania techniczne i materiałowe | Pokazuje, czy inwestycja jest spójna z przeznaczeniem działki i przepisami |
| Część rysunkowa | Rzuty, przekroje, elewacje, dach lub przekrycie, widoki potrzebne do odczytania formy obiektu | Umożliwia ocenę układu przestrzennego i wyglądu budynku |
| Parametry energetyczne i środowiskowe | Wpływ na środowisko, zapotrzebowanie na energię, podstawowe rozwiązania związane z ogrzewaniem, wentylacją i chłodzeniem | Pomaga ocenić standard użytkowy i zgodność z wymaganiami prawnymi |
| Dostępność i ppoż. | Warunki korzystania przez osoby ze szczególnymi potrzebami oraz dane dotyczące ochrony przeciwpożarowej | To jedne z najczęściej sprawdzanych obszarów w urzędzie |
Ważne jest też to, czego ta część nie obejmuje w pełnym zakresie. Jeśli ktoś oczekuje tu kompletnego rozpisania zbrojenia, obliczeń statycznych i szczegółów instalacyjnych, szuka w złym tomie. Taka dokumentacja pokazuje zasadniczy zamysł obiektu, a nie każdy detal wykonawczy. I właśnie to rozróżnienie najczęściej porządkuje całą rozmowę z projektantem.
Jak czytać opis i rysunki bez gubienia sensu
Jeżeli chcesz szybko ocenić, czy dokumentacja jest sensowna, zacznij od spójności między opisem a rysunkami. Ja zawsze sprawdzam, czy to samo rozwiązanie jest nazwane tak samo w obu miejscach, czy powierzchnie się zgadzają i czy forma budynku na elewacjach odpowiada temu, co pokazują rzuty. W praktyce właśnie tu najczęściej wychodzą błędy, których inwestor nie zauważa na pierwszym przeglądzie.

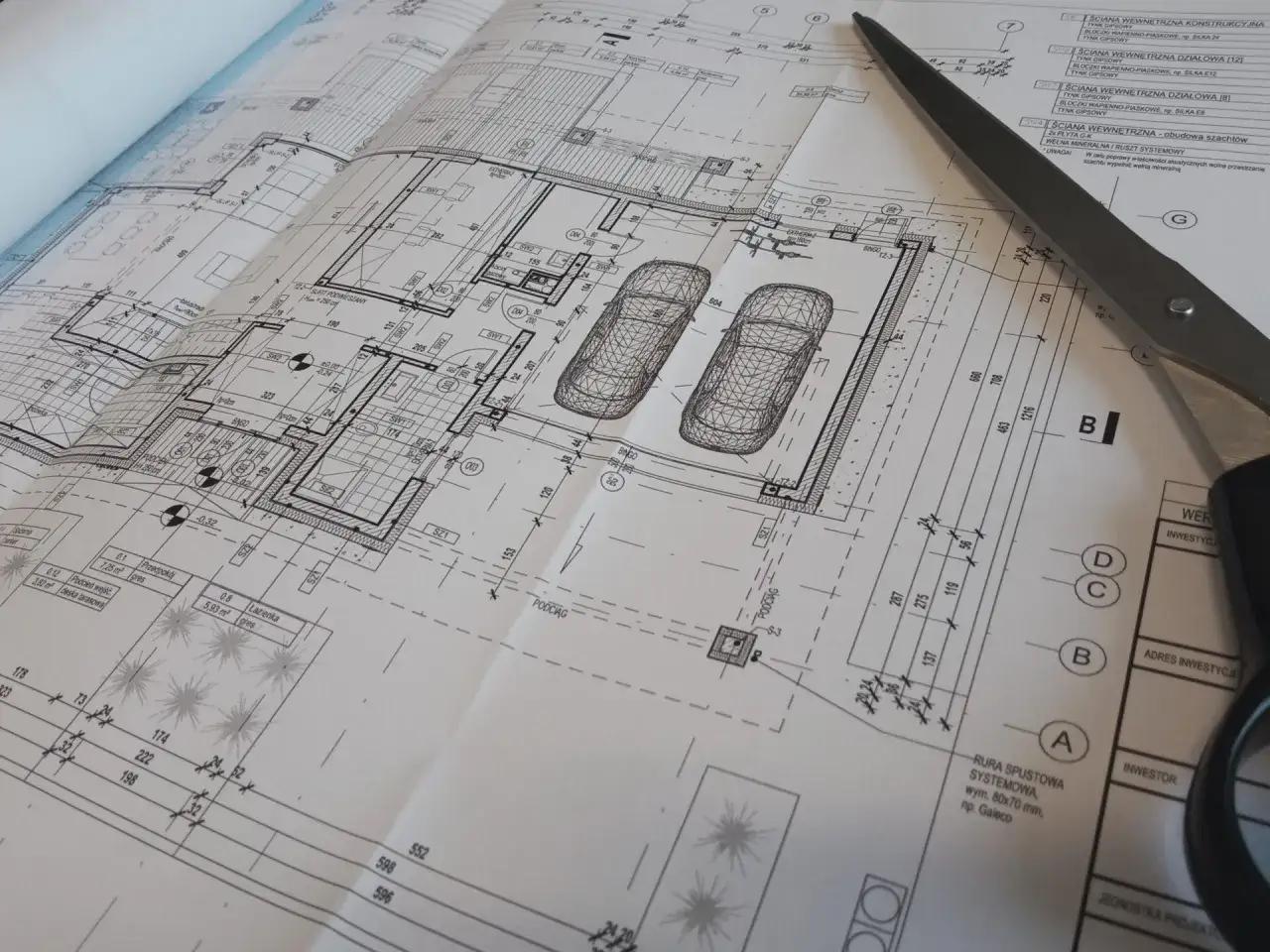

- Rzuty pokazują układ funkcjonalny pomieszczeń i relacje między nimi.

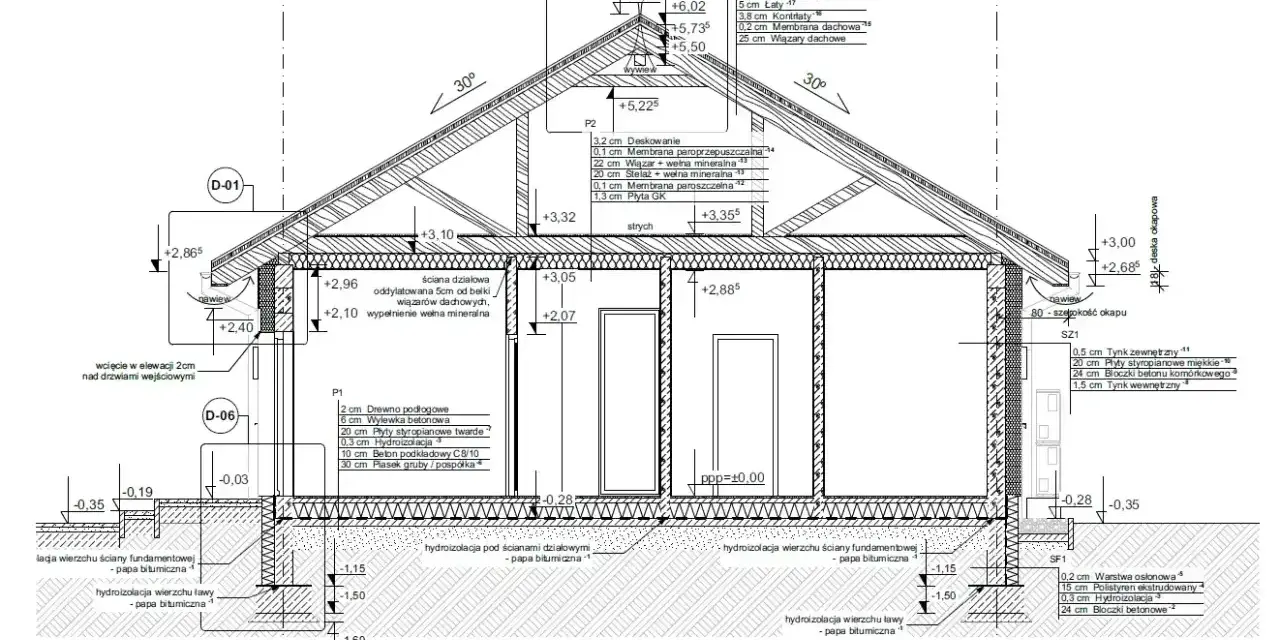

- Przekroje ujawniają wysokości, poziomy, powiązanie z terenem i ogólną geometrię budynku.
- Elewacje pokazują wygląd zewnętrzny, materiały wykończeniowe i kolorystykę.
- Dach lub przekrycie są ważne nie tylko estetycznie, ale też pod kątem odwodnienia i odbioru technicznego.
- Skala ma znaczenie praktyczne: dla obiektów dużych standardowo przyjmuje się co najmniej 1:200, a dla pozostałych 1:100.
W dokumentacji budowlanej nie ma miejsca na domysły. Rozporządzenie wymaga czytelnej techniki graficznej, a rysunki muszą mieć oznaczenia i wyjaśnienia umożliwiające jednoznaczny odczyt. To ważne zwłaszcza przy prostych domach jednorodzinnych, bo właśnie tam inwestorzy czasem zakładają, że „wszyscy i tak wiedzą, o co chodzi”. Urząd nie działa na domysłach, tylko na treści projektu.
Na lokalnych inwestycjach, także w okolicach Krakowa, szczególnie dużo daje uważne czytanie przekrojów. Działka z różnicą wysokości, wąski dojazd albo trudniejsze uzbrojenie potrafią zmienić projekt bardziej niż sam pomysł na bryłę. Dlatego część rysunkowa nie jest dodatkiem do opisu, tylko równorzędnym dowodem, że zamierzenie da się zrealizować.
Gdzie ta dokumentacja trafia w procedurze
Na poziomie formalnym to właśnie ta część trafia do wniosku o pozwolenie na budowę, a w niektórych przypadkach również do zgłoszenia. GUNB przypomina, że dokument można złożyć zarówno w wersji papierowej, jak i elektronicznej, a w wersji papierowej standardem są trzy egzemplarze. Jeśli projekt powstaje elektronicznie, zatwierdzenie odbywa się podpisem elektronicznym właściwego organu, a zatwierdzony plik wraca do inwestora w tej samej postaci.
W praktyce oznacza to trzy rzeczy:
- Projekt musi być kompletny przed złożeniem, bo późniejsze dosyłanie braków zwykle tylko wydłuża sprawę.
- To, co trafia do urzędu, musi być zgodne z mapą, decyzją WZ albo MPZP i innymi wymaganymi uzgodnieniami.
- Wersja elektroniczna nie jest „lżejsza formalnie” niż papierowa, tylko po prostu inaczej zatwierdzana.
Najczęściej myli się tu jedno: że urząd ocenia wyłącznie zgodność administracyjną. W rzeczywistości patrzy też na czytelność, kompletność i logiczną spójność materiału. Jeśli projekt jest formalnie poprawny, ale opis nie zgadza się z rysunkami albo brakuje danych wymaganych przepisami, inwestor i tak wraca do poprawy. To właśnie dlatego dobra koordynacja na etapie projektowania oszczędza więcej czasu niż późniejsze „gaszenie pożarów”.
Czym różni się od projektu technicznego
To rozróżnienie warto mieć opanowane dość dokładnie, bo wielu inwestorów miesza oba tomy i przez to oczekuje od złej części projektu rzeczy, których ona nie powinna zawierać. Najprościej mówiąc: ta część odpowiada na pytanie „co i w jakiej formie budujemy”, a projekt techniczny dopowiada „jak to dokładnie wykonamy”.
| Cecha | Część architektoniczno-budowlana | Projekt techniczny |
|---|---|---|
| Główny cel | Pokazać funkcję, formę i podstawowe parametry obiektu | Rozwinąć rozwiązania konstrukcyjne, instalacyjne i wykonawcze |
| Poziom szczegółowości | Ogólny, ale wystarczający do oceny formalnej | Znacznie bardziej szczegółowy |
| Typowe treści | Układ funkcjonalny, elewacje, parametry, dostępność, ppoż., wpływ na środowisko | Obliczenia, rozwiązania konstrukcyjne, instalacje, detale techniczne |
| Rola w procedurze | Trafia do organu zatwierdzającego | Jest potrzebny do realizacji robót i przechowywany w dokumentacji budowy |
Warto to rozdzielać także z praktycznego powodu: jeśli projektant wrzuca do części architektoniczno-budowlanej zbyt dużo detali wykonawczych, dokument robi się ciężki, mniej czytelny i trudniejszy do obrony w urzędzie. Z kolei gdy jest zbyt ogólny, pojawiają się pytania o zgodność z przepisami i o to, czy inwestycję da się realnie zrealizować bez przeróbek.
Najczęstsze błędy, które wydłużają formalności
Najwięcej problemów nie wynika z samego pomysłu na budynek, tylko z niedopilnowania spójności i lokalnych warunków. W praktyce widzę kilka błędów, które wracają najczęściej:
- Niezgodność z MPZP albo decyzją WZ - projekt wygląda dobrze „architektonicznie”, ale nie mieści się w parametrach działki, gabarytach lub liniach zabudowy.
- Rozjazd liczb między opisem a rysunkami - inne powierzchnie, inna wysokość, inna liczba kondygnacji niż w zestawieniu.
- Za mało informacji o ppoż. i dostępności - szczególnie w obiektach publicznych i wielorodzinnych to nie jest detal, tylko realny wymóg.
- Nieczytelne przekroje i elewacje - zbyt mało wymiarów, brak skali albo brak wyjaśnień opisowych.
- Pominięcie warunków terenowych - na działkach z różnicą poziomów, słabszym gruntem albo problematycznym dojazdem to potrafi wywrócić cały układ.
- Przenoszenie rozwiązań technicznych do złego tomu - zbyt szczegółowe instalacje lub konstrukcja w części, która powinna pozostać bardziej syntetyczna.
Przy inwestycjach w rejonie Krakowa i Libertowa dochodzi jeszcze jeden praktyczny czynnik: działki bywają różne pod względem spadku terenu, dostępu do mediów i sąsiedztwa. To nie są dodatki, tylko rzeczy, które wpływają na kształt dokumentacji od samego początku. Jeśli projektant ignoruje lokalny kontekst, problem zwykle wraca na etapie uzgodnień.
Co sprawdzić przed złożeniem, żeby uniknąć zwrotu dokumentów
Na końcu zawsze robię prosty przegląd kontrolny. Nie chodzi o formalizm dla samego formalizmu, tylko o wyłapanie rzeczy, które najłatwiej zgubić, gdy projekt składa się pod presją czasu.
- Sprawdź, czy opis, rysunki i zestawienia liczbowe mówią o tym samym obiekcie.
- Porównaj projekt z MPZP albo decyzją WZ, zanim złożysz dokumenty.
- Upewnij się, że na rysunkach są skale, legendy, wymiary i czytelne oznaczenia.
- Zweryfikuj, czy uwzględniono ochronę przeciwpożarową, dostępność i podstawowe parametry energetyczne.
- Jeśli działka jest trudna, nie pomijaj opinii geotechnicznej i sprawdzenia ukształtowania terenu.
Jeśli miałbym wskazać jedną rzecz, która daje największą różnicę, to jest nią nie sam „ładny projekt”, ale spójny projekt. W praktyce to właśnie spójność między opisem, rysunkami, przepisami i warunkami lokalnymi decyduje o tym, czy dokument przejdzie gładko, czy wróci z poprawkami. Przy dobrze przygotowanej dokumentacji inwestor oszczędza czas, projektant ogranicza liczbę korekt, a cała budowa startuje bez zbędnego chaosu.
