Spawanie miedzi wymaga większej kontroli nad ciepłem niż praca ze stalą, bo ten metal bardzo szybko odprowadza energię i bezlitośnie pokazuje każdy błąd przygotowania. W praktyce liczy się nie tylko sam łuk, ale też wybór między TIG, MIG, lutowaniem twardym i metodami naprawczymi, które w wielu instalacjach sprawdzają się lepiej niż klasyczny przetop. Poniżej porządkuję temat od strony technicznej i użytkowej: co wybrać, jak przygotować element, na co uważać i kiedy lepiej oddać robotę fachowcowi.
Najwięcej zależy od metody, czystości i kontroli ciepła
- Miedź ma bardzo wysoką przewodność cieplną, więc ciepło ucieka szybciej niż przy stali i trzeba je dostarczać precyzyjnie.
- Do cienkich i widocznych połączeń najczęściej najlepiej sprawdza się TIG, a do grubszych elementów i dłuższych spoin MIG.
- W instalacjach rurowych często praktyczniejsze od przetopu jest lutowanie twarde, bo daje mniejsze odkształcenia i dobrą szczelność.
- Przed pracą powierzchnia musi być czysta, odtłuszczona i dobrze dopasowana, bo tlenki i brud szybko robią porowatość.
- Przy grubszych ściankach zwykle potrzebny jest podgrzew wstępny, a osłona argonem lub argonem z helem poprawia stabilność łuku.
Dlaczego miedź stawia wyższe wymagania niż stal
Miedź zachowuje się inaczej niż większość popularnych metali konstrukcyjnych, bo przewodzi ciepło wyjątkowo sprawnie. Jej przewodność cieplna jest bardzo wysoka, więc energia z łuku albo palnika rozchodzi się błyskawicznie po materiale zamiast skupiać się w jeziorku spawalniczym. W praktyce oznacza to większe ryzyko braku przetopu, porów i odkształceń, zwłaszcza gdy element jest grubszy albo ma na sobie warstwę tlenków.
To nie jest też materiał, który wybacza brud. Olej, wilgoć, tlenki czy resztki pasty montażowej potrafią zepsuć złącze szybciej niż zbyt mały prąd. TWI zwraca uwagę, że łatwiej spawa się miedź odtlenioną i beztlenową, a przy większych grubościach rośnie znaczenie podgrzewu wstępnego i bardzo czystego gazu osłonowego. Warto pamiętać, że miedź topi się w okolicach 1085°C, więc margines błędu jest mniejszy, niż wydaje się na pierwszy rzut oka.
Ja patrzę na ten temat prosto: im szybciej metal odprowadza ciepło, tym ważniejsze stają się przygotowanie i stabilność procesu. I właśnie dlatego przed wyborem konkretnej techniki trzeba ustalić, czy lepszy będzie przetop, czy połączenie wykonywane z dodatkiem spoiwa. To prowadzi od razu do najważniejszego pytania: która metoda ma tu realnie sens.
Która metoda łączenia daje najlepszy efekt
W praktyce nie ma jednej odpowiedzi dla każdego elementu. Copper Development Association podkreśla, że w instalacjach miedzianych bardzo często używa się połączeń kielichowych z lutowaniem lub brazowaniem, a samą rurę można też łączyć doczołowo bez kształtek, jeśli ktoś naprawdę panuje nad pasowaniem i temperaturą. Dla czytelnika najważniejsze jest jednak to, że technika powinna wynikać z grubości materiału, wymagań szczelności i tego, czy złącze ma być widoczne.
| Metoda | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|

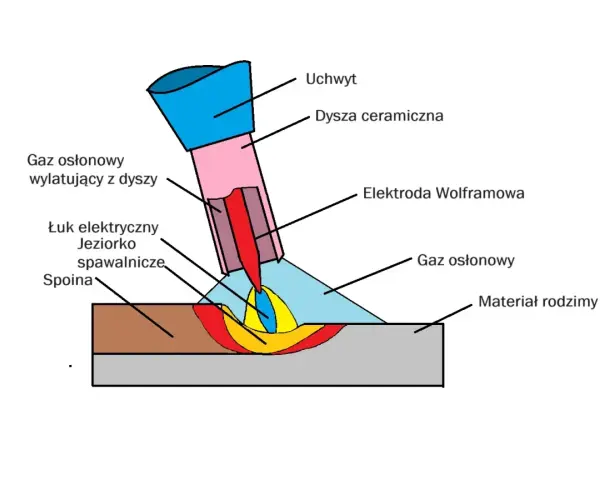

| TIG | Cienkie i średnie elementy, naprawy, widoczne spoiny, precyzyjna robota | Najlepsza kontrola nad jeziorkiem, czysta spoina, wysoka estetyka | Wolniejszy proces, wymaga wprawy i spokojnej ręki |
| MIG | Grubsze elementy, dłuższe odcinki, prace bardziej produkcyjne | Większa wydajność i szybsze odkładanie materiału | Trudniej o precyzję na cienkiej ściance, trzeba pilnować podawania drutu |
| MMA | Naprawy awaryjne i miejsca o trudnym dostępie | Prostszy sprzęt, większa mobilność | Większe ryzyko porów, więcej czyszczenia, słabsza estetyka |

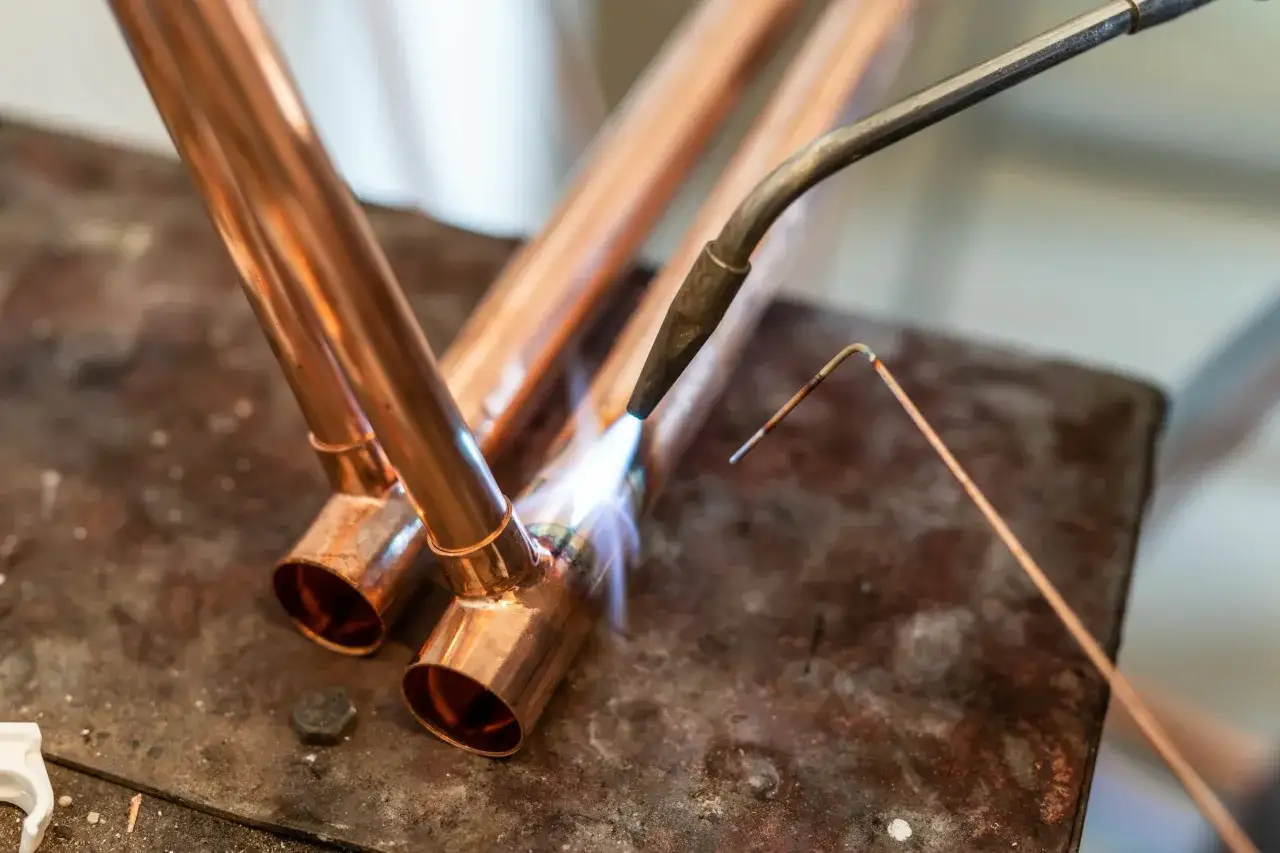

| Lutowanie twarde | Rury, instalacje wodne, HVAC, połączenia wymagające szczelności | Małe odkształcenia, dobra szczelność, niższa temperatura procesu | To nie jest klasyczny przetop materiału rodzimego i wymaga dobrze dopasowanych złączy |
Jeśli miałbym wybrać jedną metodę „na start”, najczęściej postawiłbym na TIG, bo daje największą kontrolę nad tym, co dzieje się w jeziorku. Gdy element jest grubszy albo robota ma iść szybciej, MIG potrafi być rozsądniejszym wyborem. Przy instalacjach, gdzie priorytetem jest szczelność i małe odkształcenia, często lepiej wygrywa lutowanie twarde niż próba efektownego przetopu. Niezależnie od metody, połowa sukcesu rozgrywa się jeszcze przed zapaleniem łuku: na przygotowaniu krawędzi, pasowaniu i czystości powierzchni.
Jak przygotować elementy i złącze, żeby nie walczyć z błędami od pierwszej sekundy
Najczęstszy błąd to przekonanie, że „dobry spawacz wszystko dociągnie”. W miedzi to działa dużo gorzej niż w wielu innych materiałach. Zanim w ogóle uruchomi się urządzenie, trzeba dobrze dopasować części, usunąć grat, odtłuścić powierzchnię i pozbyć się tlenków. Jeśli łączysz rury, liczy się też równy styk i brak przypadkowych szczelin, bo zbyt duży luz utrudnia kontrolę nad spoiną albo nad kapilarnym przepływem spoiwa.
- Oczyść powierzchnię z tłuszczu, kurzu i nalotów, najlepiej tuż przed pracą.
- Usuń grat i sfazuj grubsze krawędzie, żeby łuk miał do czego wejść.
- Przymierz elementy na sucho i sprawdź, czy złącze nie „ucieka” po dociśnięciu.
- Przy zamkniętych przekrojach zapewnij osłonę od środka, żeby nie tworzył się tlenek po stronie korzenia.
- Przy grubszych częściach rozważ podgrzanie wstępne jeszcze przed rozpoczęciem spawania.
W praktyce przy grubości powyżej 5 mm podgrzew staje się czymś więcej niż tylko dodatkiem. TWI podaje, że wszystkie gatunki miedzi przy takim przekroju potrzebują preheat, a przy bardzo grubych elementach temperatura podgrzewu może sięgać nawet 600°C. To pokazuje, że przy miedzi nie da się liczyć na „jakoś to będzie” - bez przygotowania materiału nawet dobrze prowadzony łuk może nie dać stabilnego wyniku. Kiedy złącze jest już przygotowane, dopiero wtedy ma sens dobierać parametry procesu.
Jak prowadzić łuk i ustawić ciepło, żeby nie przegrzać materiału
Przy miedzi nie chodzi o to, żeby dać jak najwięcej mocy, tylko żeby dostarczyć ją we właściwym momencie i we właściwe miejsce. W praktycznych tabelach TWI dla czystej miedzi widać wyraźnie, że cienkie elementy da się spawać z argonem, ale wraz ze wzrostem grubości coraz lepiej działa mieszanka argonu z helem. Dla TIG czysty argon jest sensowny mniej więcej do 2 mm, a dla MIG do około 5 mm; powyżej tego argon-helium daje lepszą penetrację i mniejsze ryzyko braku wtopienia.
| Grubość materiału | Osłona gazowa | Orientacyjny podgrzew wstępny | Praktyczna uwaga |
|---|---|---|---|
| 1-2 mm | argon | zwykle niewielki, około 10°C i więcej | Krótki łuk i spokojny ruch palnika mają większe znaczenie niż mocne grzanie. |
| 2-5 mm | argon z helem | około 50°C | Jeziorko musi być stabilne, inaczej szybko pojawia się brak wtopienia. |
| 6-10 mm | argon z helem | 100-200°C | Tu zaczyna się liczyć wydajna osłona i równy dopływ energii. |
| 12,5 mm | argon z helem | około 350°C | Praca wymaga już wyraźnie lepszej procedury i cierpliwości. |
| 15 mm | argon z helem | 400-450°C | Bez dobrego przygotowania łatwo o wadliwe złącze i odkształcenia. |
Do tego dochodzi spoiwo. W praktyce najlepiej sprawdzają się czyste druty i pręty z odtleniaczami, bo miedź nie lubi zanieczyszczonego materiału dodatkowego. TWI wskazuje, że przy czystej miedzi często używa się spoiw typu ERCu albo ERCuSi-A, a przy spawaniu ręcznym ważne są dobrze wypalone elektrody niskowodorowe. Jeśli robi się to TIG-iem lub MIG-iem, gaz osłonowy musi być naprawdę czysty, a drut nie powinien leżeć wcześniej na zakurzonej półce czy w wilgotnym warsztacie.
Ja zwracam też uwagę na tempo pracy. Płomień albo łuk nie mogą zatrzymywać się w jednym miejscu zbyt długo, bo wtedy materiał zaczyna się zapadać albo przegrzewać. Lepiej prowadzić źródło ciepła płynnie, z wyczuciem, niż próbować „dobić” spoinę jednym mocnym ruchem. Z tego miejsca łatwo już przejść do błędów, które najczęściej psują cały efekt.
Najczęstsze błędy, które psują spoinę
W miedzi większość problemów powtarza się zaskakująco regularnie. Najczęściej nie chodzi o sam sprzęt, tylko o niedoszacowanie wpływu temperatury, czystości i dopasowania elementów. Jeśli mam wskazać kilka rzeczy, które widzę najczęściej, wyglądają one tak:
- Zanieczyszczona powierzchnia - olej, tlenki i wilgoć dają porowatość oraz słabszą adhezję spoiny.
- Za mało ciepła - materiał nie łączy się prawidłowo, a spoina leży bardziej na wierzchu niż w złączu.
- Za dużo ciepła - krawędzie się zapadają, a cienka ścianka łatwo się przepala.
- Zły gaz osłonowy - osłona jest niewystarczająca i na powierzchni widać utlenienie albo niestabilny łuk.
- Nieodpowiednie spoiwo - drut bez odtleniaczy albo niewłaściwy skład chemiczny zwiększa ryzyko pęcherzy.
- Brak podgrzewu przy grubszym materiale - ciepło ucieka za szybko i złącze wychodzi zimne lub niepełne.
- Zbyt duża szczelina - jeziorko nie ma oparcia i trudno utrzymać kontrolę nad kształtem spoiny.
W praktyce te błędy nie są tylko estetycznym problemem. Porowata spoina szybciej traci szczelność, a słabe wtopienie potrafi ujawnić się dopiero po czasie, kiedy złącze zaczyna pracować termicznie. To właśnie dlatego warto umieć rozpoznać granicę między prostą robotą warsztatową a zadaniem dla kogoś, kto robi takie połączenia zawodowo. I tu dochodzimy do decyzji, która dla wielu osób jest najrozsądniejsza.
Kiedy lepiej zlecić pracę fachowcowi
Jeśli element ma pracować pod ciśnieniem, jest częścią instalacji chłodniczej, ma być widoczny albo wykonany w miejscu o słabym dostępie, samodzielna próba często kończy się droższą poprawką. Przy miedzi największym ryzykiem nie jest sam wygląd spoiny, tylko to, że połączenie okaże się nieszczelne albo zbyt kruche w eksploatacji. W takich sytuacjach rozsądniej jest od razu zlecić pracę komuś, kto ma doświadczenie w TIG-u, lutowaniu twardym i ocenie jakości złącza.
W Krakowie i okolicach, gdy pytam o taką usługę, zwracam uwagę na bardzo konkretne rzeczy: jaką metodą wykonawca planuje pracować, jakiego drutu użyje, jaki gaz osłonowy dobrał i czy jest w stanie zrobić próbkę albo test szczelności. To od razu odróżnia osobę, która „potrafi spawać wszystko”, od fachowca, który rozumie różnicę między szybkim połączeniem a trwałym złączem. Cenę zwykle najmocniej podbija przygotowanie miejsca pracy, dostęp do elementu, konieczność demontażu i podgrzewu wstępnego, więc wycena indywidualna jest tu bardziej sensowna niż sztywna stawka z katalogu.
Jeśli więc masz do zrobienia fragment instalacji albo detal, który ma działać bezproblemowo przez lata, lepiej od razu postawić na sprawdzoną procedurę niż na pozornie prostą oszczędność. To podejście zwykle wychodzi taniej w dłuższej perspektywie i daje połączenie, które naprawdę da się zostawić bez stresu. Z tej perspektywy najważniejsze są już tylko trzy rzeczy: metoda, czystość i kontrola ciepła.
Co naprawdę decyduje o trwałym miedzianym złączu
Jeśli miałbym zostawić jedną zasadę, byłaby prosta: w miedzi wygrywa nie najbardziej efektowny proces, tylko ten, który najlepiej kontroluje temperaturę i czystość złącza. Dlatego przy cienkich rurach i instalacjach często praktyczniejsze jest lutowanie twarde, przy precyzyjnych naprawach TIG, a przy grubszym materiale MIG z dobrze dobranym gazem i rozsądnym podgrzewem.
Najwięcej szkód robi pośpiech: zbyt słabe odtłuszczenie, brak podgrzewu, zły drut albo próba „przepalenia” materiału jednym mocnym przejściem. Gdy te elementy są dopięte, miedziane połączenie staje się przewidywalne, szczelne i znacznie mniej problematyczne w eksploatacji.
