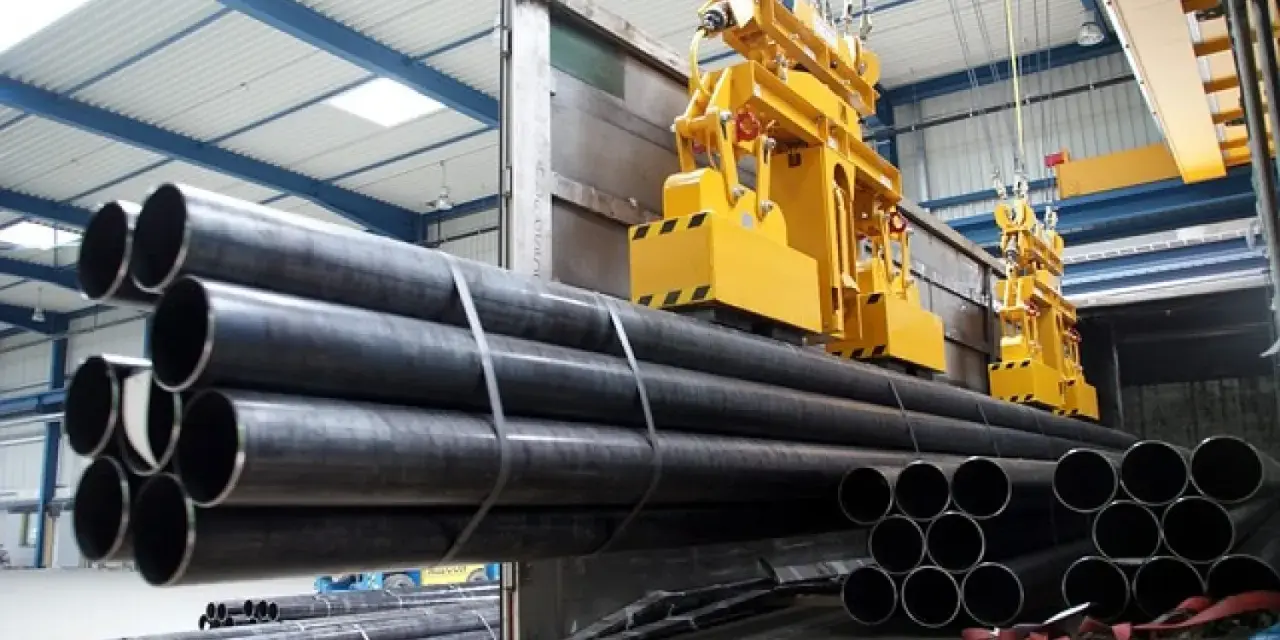

Suwnica jest jednym z tych urządzeń, które w hali robią ogromną różnicę, choć sama konstrukcja nie wygląda skomplikowanie. W praktyce decyduje o tempie pracy, bezpieczeństwie i o tym, czy budynek rzeczywiście udźwignie planowane obciążenia. Poniżej rozkładam na części najważniejsze elementy, zasadę działania, typy suwnic i kwestie, które trzeba sprawdzić przed montażem albo modernizacją.
Suwnica to układ nośny, wózek i mechanizm podnoszenia, które muszą być dopasowane do hali i ładunku
- Najprostszy obraz suwnicy to most na torach, wózek i wciągnik, które przenoszą ładunek w trzech osiach.
- W Polsce każda suwnica podlega dozorowi technicznemu UDT i wymaga właściwej eksploatacji oraz konserwacji.
- Najczęściej wybiera się suwnice pomostowe, bramowe, półbramowe lub podwieszane, zależnie od hali i zadania.
- Sam udźwig nie wystarczy - równie ważne są rozpiętość, wysokość podnoszenia, klasa pracy i stan torów.
- W modernizacji hali największe ryzyko daje niedoszacowanie obciążeń konstrukcji i miejsca potrzebnego na bezpieczną pracę haka.

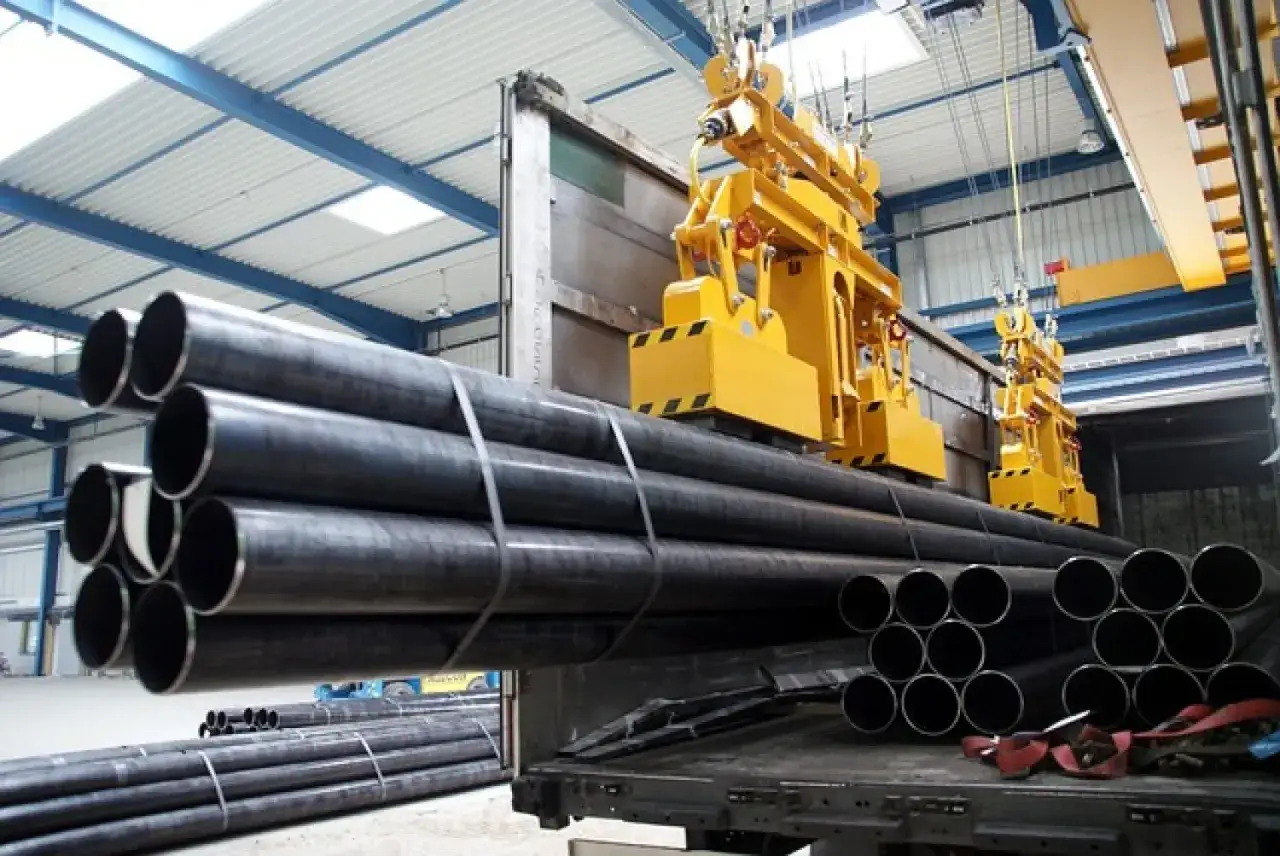

Z czego składa się suwnica i co robi każdy element
W suwnicy wszystko zaczyna się od konstrukcji nośnej. To ona przenosi ciężar ładunku, własny ciężar urządzenia i siły dynamiczne powstające przy ruszaniu, hamowaniu oraz zatrzymaniu. Jeśli ten układ jest źle dobrany, nawet dobry napęd nie pomoże, bo problemem staje się sztywność, ugięcie albo zbyt duże obciążenie hali.
Most i dźwigary
Most to główny element biegnący nad strefą pracy. Może mieć jeden dźwigar albo dwa. Wersja jednodźwigarowa jest lżejsza i prostsza, dlatego dobrze sprawdza się w lżejszych zastosowaniach, gdzie liczy się oszczędność miejsca i mniejsza masa własna. Dwudźwigarowa daje zwykle większą sztywność, lepszy prześwit pod hakiem i lepiej znosi cięższe ładunki.
Wózek i mechanizm podnoszenia
Na moście porusza się wózek, czyli zespół, który przewozi mechanizm podnoszenia w poprzek hali. To właśnie on odpowiada za dojazd haka nad punkt, w którym ma zostać podjęty albo odłożony ładunek. Wciągnik lub wciągarka podnosi ładunek pionowo, a w zależności od konstrukcji może być linowa albo łańcuchowa. W praktyce to jeden z ważniejszych wyborów, bo wpływa na precyzję, tempo pracy i serwis.
Tory jezdne, zasilanie i sterowanie
Cała suwnica przemieszcza się po torach jezdnych lub po bieżniach. W halach to zwykle układ szyn zamocowanych do konstrukcji budynku albo do własnych podpór, jak w suwnicach bramowych. Do tego dochodzi zasilanie: przez szynę prądową, przewód zwisający albo system kablowy. Obsługa odbywa się z kasety przewodowej, z kabiny albo radiowo. Dobrze dobrane sterowanie ma duże znaczenie, bo przekłada się na widoczność, ergonomię i dokładność ustawiania ładunku.
Przeczytaj również: Jak wygląda betoniarka? Zobacz różnice między modelami i ich cechy
Zabezpieczenia, których nie wolno traktować jako dodatku
W nowoczesnych urządzeniach standardem są hamulce, wyłączniki krańcowe, ograniczniki przeciążenia, zderzaki i systemy kontroli ruchu. To nie są „opcje premium”, tylko elementy, które ograniczają ryzyko uszkodzeń i kolizji. Gdy rozmawiam o projekcie suwnicy, zawsze patrzę na ten zestaw razem z konstrukcją hali, bo dopiero wtedy widać pełny obraz. A kiedy to jest już jasne, łatwiej zrozumieć, jak sama maszyna wykonuje ruch w trzech osiach jednocześnie.
Jak pracuje mechanizm podnoszenia i jazdy
Suwnica nie działa jak ciągły transporter. Pracuje w ruchu przerywanym: podnosi, jedzie, zatrzymuje się i opuszcza ładunek. Właśnie dlatego tak ważna jest kultura pracy napędów. Każde gwałtowne ruszenie potrafi wywołać kołysanie, a przy cięższych elementach nawet niewielkie szarpnięcie daje się odczuć na całej konstrukcji.
Mechanika ruchu opiera się na trzech niezależnych osiach:
- Podnoszenie - wciągnik unoszący ładunek pionowo.
- Jazda wózka - przesuwanie ładunku w poprzek mostu.
- Jazda mostu - przemieszczanie ładunku wzdłuż toru jezdnego.
W praktyce operator zwykle wykonuje te ruchy sekwencyjnie. Najpierw ustawia wózek nad ładunkiem, potem podnosi go na bezpieczną wysokość, następnie jedzie do miejsca odłożenia i dopiero tam opuszcza element. Brzmi prosto, ale różnica między przeciętną a dobrą suwnicą polega na płynności tego cyklu. Falownik, czyli układ płynnie regulujący prędkość napędu, pozwala ograniczyć szarpnięcia i precyzyjniej ustawiać ciężar.
W dobrze zaprojektowanych urządzeniach znaczenie mają też hamulce i łagodne przyspieszanie. Dzięki temu ładunek mniej się huśta, tor jezdny zużywa się wolniej, a sam operator ma większą kontrolę. Z mojego punktu widzenia to właśnie jakość ruchu, a nie sam nominalny udźwig, najczęściej przesądza o tym, czy suwnica naprawdę ułatwia pracę. Ta różnica szczególnie mocno wychodzi przy wyborze typu konstrukcji, bo nie każdy układ nadaje się do tej samej hali.
Jakie typy suwnic spotyka się najczęściej
Wytyczne UDT wyróżniają kilka podstawowych konstrukcji i to jest dobry punkt wyjścia do porównania. Wybór typu zależy od budynku, przestrzeni roboczej, charakteru ładunku i tego, czy urządzenie ma pracować wewnątrz hali, czy również na zewnątrz.
| Typ suwnicy | Jak jest zbudowana | Gdzie ma największy sens | Najważniejsza cecha |
|---|---|---|---|
| Pomostowa jednodźwigarowa | Jeden główny dźwigar i wózek pracujący na nim lub pod nim. | Hale produkcyjne i magazyny z umiarkowanym obciążeniem. | Lżejsza, prostsza i zwykle bardziej ekonomiczna. |
| Pomostowa dwudźwigarowa | Dwa dźwigary tworzące sztywniejszy most. | Cięższe ładunki, większa intensywność pracy, wyższe wymagania technologiczne. | Lepsza sztywność i zwykle większa wysokość podnoszenia. |
| Bramowa | Most opiera się na nogach jezdnych, które poruszają się po torach. | Place składowe, składy materiałów, strefy zewnętrzne. | Nie wymaga nośnej konstrukcji hali. |
| Półbramowa | Jedna strona pracuje jak brama, druga korzysta z konstrukcji hali. | Obiekty o ograniczonej przestrzeni lub mieszanym układzie pracy. | Kompromis między suwnicą pomostową i bramową. |
| Podwieszana | Układ zawieszony na konstrukcji budynku, a nie na własnych podporach. | Hale, w których trzeba oszczędzać miejsce przy posadzce. | Dobra, gdy liczy się wykorzystanie każdego metra przestrzeni. |
W praktyce spotyka się też konstrukcje wspornikowe i specjalne odmiany do zadań bardzo konkretnych, ale w większości inwestycji decydują właśnie powyższe warianty. Ich różnice są ważne nie tylko dla operatora, lecz także dla projektanta hali, bo inny układ obciążeń dostaje konstrukcja stalowa, a inny fundament czy torowisko. To naturalnie prowadzi do pytania, co tak naprawdę trzeba policzyć przed wyborem urządzenia.
Co trzeba policzyć przed wyborem urządzenia
Ja zawsze zaczynam od kilku parametrów, bo sama informacja „potrzebujemy suwnicy” niczego jeszcze nie rozstrzyga. Dobrze dobrane urządzenie wynika z technologii pracy, a dopiero potem z katalogu producenta. Najwięcej błędów bierze się z tego, że inwestor patrzy wyłącznie na udźwig, a pomija geometrię hali i tempo eksploatacji.
| Parametr | Dlaczego jest ważny | Co najczęściej psuje decyzję |
|---|---|---|
| Udźwig | Określa maksymalny ciężar roboczy, ale powinien uwzględniać też osprzęt i rezerwę pracy. | Dobór „na styk”, bez zapasu na realne warunki. |
| Rozpiętość | Decyduje o tym, jak szeroko suwnica może obsługiwać halę; w rozwiązaniach przemysłowych spotyka się rozpiętości sięgające około 30 m. | Przecenienie możliwości konstrukcji albo zbyt mały zasięg pracy. |
| Wysokość podnoszenia | Wpływa na to, czy ładunek da się podnieść nad przeszkodami i czy zostanie odpowiedni prześwit pod hakiem. | Brak miejsca pod dachem i kolizje z instalacjami. |
| Klasa pracy | Pokazuje, jak intensywnie urządzenie będzie używane i jak szybko będzie się zużywać. | Zakup zbyt lekkiej konstrukcji do pracy ciągłej. |
| Środowisko pracy | Pył, wilgoć, temperatura i praca na zewnątrz wpływają na zabezpieczenia i serwis. | Dobór urządzenia „z katalogu”, bez oceny warunków na miejscu. |
| Sposób sterowania | Decyduje o ergonomii, widoczności i precyzji manewrów. | Przypadkowy wybór kasety, kabiny albo sterowania radiowego. |
| Rezerwa na rozwój | Pozwala uniknąć sytuacji, w której po dwóch latach urządzenie okazuje się za małe. | Projektowanie tylko pod dzisiejszą produkcję. |
W halach produkcyjnych i magazynowych problemem bywa nie tyle sam ciężar, ile wysokość pod konstrukcją, rozstaw słupów i miejsce potrzebne na tor jazdy. Dlatego dobry projekt suwnicy zaczyna się od pomiarów obiektu, a dopiero potem od wyboru modelu. Kiedy te parametry są policzone uczciwie, można bezpiecznie wejść w temat formalności i eksploatacji.
Bezpieczeństwo i formalności, o których nie warto zapominać
W Polsce suwnica nie jest zwykłą maszyną do ustawienia „od ręki”. Zgodnie z praktyką dozoru technicznego wszystkie suwnice podlegają UDT, a eksploatacja musi być prowadzona zgodnie z instrukcją i przeznaczeniem urządzenia. W dokumentacji projektowej i odbiorowej często odnosi się też do normy PN-EN 15011, która porządkuje wymagania dla suwnic pomostowych i bramowych.
W codziennej pracy liczą się cztery rzeczy:
- Instrukcja obsługi dostępna na stanowisku - operator musi mieć jasne zasady pracy, a nie domyślać się ich z praktyki.
- Przeglądy konserwacyjne - wykonywane regularnie, zwykle zgodnie z dokumentacją producenta i wymaganiami dozoru.
- Dziennik konserwacji - pozwala śledzić wykonane czynności i wcześnie wyłapywać zużycie.
- Kwalifikacje ludzi - obsługa i konserwacja powinny być powierzane osobom z odpowiednimi uprawnieniami.
Ja zwracam też uwagę na badanie odbiorcze przed uruchomieniem, bo to właśnie ono pokazuje, czy urządzenie zostało poprawnie zmontowane i przygotowane do pracy. W praktyce często wychodzą wtedy drobiazgi, które później potrafią kosztować wiele dni przestoju: źle ustawiony tor, brak właściwego oznaczenia udźwigu, niepełne zabezpieczenia albo zbyt mało miejsca na bezpieczne manewry. I właśnie takie detale zwykle oddzielają poprawny projekt od naprawdę dobrze działającej instalacji.
Najczęstsze błędy przy wyborze i modernizacji
Najdroższe pomyłki nie wynikają z tego, że ktoś kupił „złą markę”, tylko z tego, że źle opisał potrzebę. Suwnica może być dobra technicznie, a i tak zawieść oczekiwania, jeśli była projektowana pod zbyt uproszczone założenia. W modernizacjach dochodzi jeszcze jeden problem: istniejąca hala nie zawsze była przygotowana na dodatkowe obciążenia i nowe warunki pracy.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Patrzenie tylko na udźwig | Za mały prześwit pod hakiem albo zbyt ciężka konstrukcja nośna. | Sprawdzić też rozpiętość, wysokość podnoszenia i masę własną. |
| Pomijanie toru jazdy i hali | Przyspieszone zużycie, problemy z geometrią i ryzyko przeciążeń budynku. | Oceń stan torowiska, słupów, wsporników i fundamentów. |
| Brak rezerwy na rozwój produkcji | Urządzenie szybko robi się za małe, a inwestycja traci sens. | Uwzględnij przyszły wzrost ładunków i częstotliwości pracy. |
| Zły sposób sterowania | Gorsza widoczność, mniej precyzyjne manewry, większe zmęczenie operatora. | Dopasuj sterowanie do układu hali i typu pracy. |
| Oszczędzanie na serwisie | Więcej awarii, wyższe koszty przestojów i szybsze zużycie mechanizmów. | Zaplanować konserwację od początku, a nie „po drodze”. |
W mojej ocenie właśnie ten etap najczęściej przesądza o powodzeniu całego przedsięwzięcia. Nie sama maszyna, lecz dopasowanie jej do realnych warunków pracy daje efekt, który czuć na co dzień: mniej przestojów, mniej korekt i mniej improwizacji. Z tego wynika ostatnia rzecz, którą warto sprawdzić przed złożeniem zamówienia albo podpisaniem projektu.
Przed zamówieniem sprawdź jeszcze tor jazdy, zapas wysokości i dostęp do serwisu
Jeśli miałbym wskazać trzy pytania, które naprawdę porządkują temat, brzmiałyby tak: czy hala uniesie planowane obciążenia, czy urządzenie zmieści się geometrycznie w przestrzeni roboczej i czy późniejsza obsługa będzie wygodna. To są pytania prostsze niż katalogowe parametry, ale właśnie one często decydują o sukcesie.
- Sprawdź, czy konstrukcja hali ma zapas nośności na obciążenia od toru i mostu.
- Zweryfikuj, ile faktycznie zostaje miejsca pod dachem po uwzględnieniu haka, zawiesi i instalacji.
- Ustal, czy serwis ma łatwy dostęp do mechanizmów, toru i osprzętu bezpieczeństwa.
- Poproś o projekt z uwzględnieniem przyszłego rozwoju produkcji, a nie tylko obecnych zadań.
- Porównuj nie tylko udźwig, ale też klasę pracy, sztywność konstrukcji i komfort prowadzenia ładunku.
W dobrze zaprojektowanej instalacji suwnica nie jest problemem do „obchodzenia”, tylko narzędziem, które porządkuje logistykę hali i przyspiesza pracę bez zbędnego ryzyka. Jeśli zadba się o konstrukcję, geometrię, bezpieczeństwo i późniejszą konserwację, urządzenie odwdzięcza się przewidywalnością na lata.
