W dobrze zaprojektowanym stropie stal nie jest dodatkiem, tylko elementem, który przejmuje rozciąganie i pozwala płycie pracować bez nadmiernych rys oraz ugięć. Poniżej opisuję praktyczne zasady układania prętów, najczęstsze błędy wykonawcze i to, co trzeba sprawdzić, zanim beton trafi do szalunku.
Najważniejsze zasady, które naprawdę decydują o trwałości stropu
- Projekt jest punktem wyjścia - bez niego łatwo dobrać zły układ, średnice albo zakotwienia.
- Pręty dolne i górne pracują inaczej - nie wolno traktować całego zbrojenia jak jednej warstwy.
- Otulina i dystanse mają znaczenie konstrukcyjne - chronią stal przed korozją i ogniem.
- Zakład i ciągłość zbrojenia trzeba wykonać zgodnie z rysunkiem, a nie „na oko”.
- Najwięcej błędów wychodzi po betonowaniu, więc odbiór przed zalaniem jest kluczowy.
Od projektu zależy więcej, niż się wydaje
Ja zawsze zaczynam od projektu konstrukcyjnego, bo to on mówi, gdzie strop ma pracować na zginanie, gdzie potrzebuje wzmocnienia i czy mamy do czynienia z płytą monolityczną, czy ze stropem gęstożebrowym. Na budowie nie powinno się „poprawiać” statyki skracaniem prętów, dokładaniem przypadkowych odcinków ani przesuwaniem pasm zbrojenia tylko dlatego, że tak jest wygodniej ekipie.
W praktyce różnica między systemami jest bardzo ważna. W stropie monolitycznym ciężar pracy bierze płyta i jej zbrojenie, a w gęstożebrowym kluczowe są żebra, nadbeton i zbrojenie podporowe. Dla porządku zestawiam to krótko:
| System | Na czym opiera się nośność | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Strop monolityczny | Płyta żelbetowa pracująca w jednym lub dwóch kierunkach | Układ prętów dolnych i górnych, pasma nad podporami, otwory, zakotwienia |
| Strop gęstożebrowy | Żebra nośne, nadbeton i zbrojenie uzupełniające | Zbrojenie żeber rozdzielczych, podpory, ciągłość belek i poprawne oparcie pustaków |
Jeżeli projekt przewiduje dodatkowe obciążenia, nietypowy rzut albo większą rozpiętość, nie wolno tego upraszczać bez zgody projektanta. W Krakowie i okolicach często spotyka się adaptacje starych domów i dobudowy, więc właśnie na etapie projektu najłatwiej wychwycić problem z nośnością ścian, wieńców albo istniejącego stropu. Gdy to jest ustalone, dopiero wtedy ma sens rozmowa o konkretnym układzie prętów.

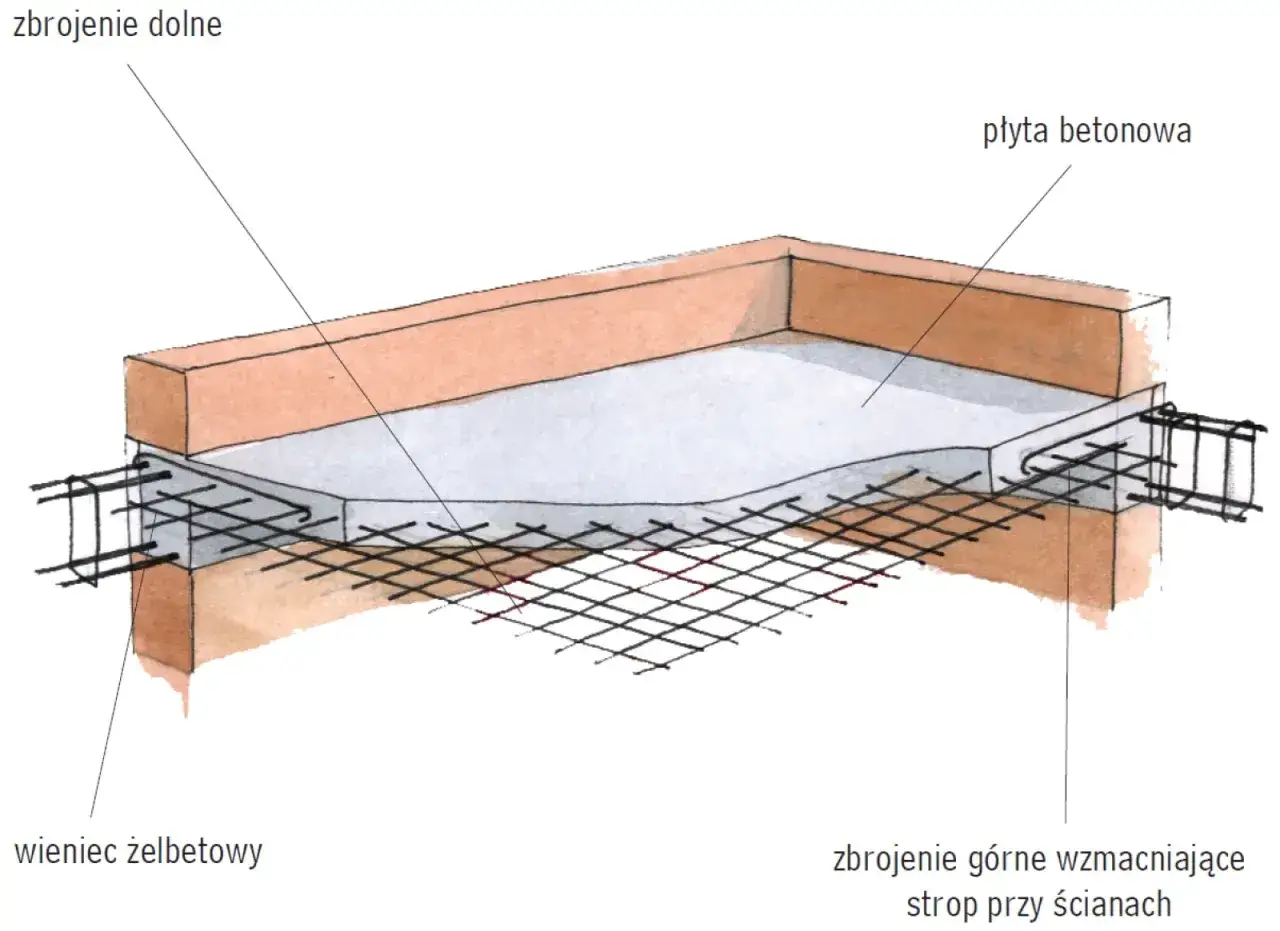

Jak rozkłada się pręty w stropie monolitycznym
W stropie monolitycznym najważniejsze jest to, że stal nie leży „wszędzie po trochu”, tylko dokładnie tam, gdzie pojawiają się naprężenia. Pręty dolne pracują w przęśle, bo tam płyta ma tendencję do uginania się ku dołowi. Pręty górne są potrzebne nad podporami, przy większych obciążeniach i w miejscach, gdzie strop zmienia geometrię albo przejmuje siły skupione.
Jak podaje Murator, w domach jednorodzinnych często spotyka się pręty o średnicy 12-14 mm, a siatki układane są przykładowo w oczkach 12 x 12 cm lub 15 x 15 cm. To nie jest uniwersalna recepta, ale dobra wskazówka, że przy zwykłym domu jednorodzinnym nie mówimy o symbolicznej stali, tylko o dość konkretnym zbrojeniu nośnym.
| Element zbrojenia | Rola | Na co zwracam uwagę na budowie |
|---|---|---|
| Zbrojenie dolne | Przejmuje rozciąganie w przęśle | Musi być ciągłe, stabilnie podparte i nie może leżeć bezpośrednio na deskowaniu |
| Zbrojenie górne | Wzmacnia strefy nad podporami i przy większych obciążeniach | Nie wolno go skracać bez sprawdzenia rysunku, bo to właśnie ono często „zamyka” rysy podporowe |
| Pasma dodatkowe | Wzmacniają miejsca krytyczne, np. przy otworach i ścianach | Muszą dokładnie pokrywać obszar wskazany przez projekt, a nie tylko jego część |
W stropach z otworami pod schody, kominy czy instalacje to właśnie lokalne dozbrojenie robi największą różnicę. Jeden źle rozwiązany otwór potrafi osłabić płytę bardziej niż drobna zmiana rozstawu na odcinku prostym. Dlatego po rozłożeniu głównych prętów zawsze sprawdzam także strefy brzegowe i wszystkie miejsca, w których płyta nie pracuje już „książkowo”. Sam układ nie wystarczy jednak bez poprawnych parametrów, więc dalej schodzę poziom niżej.
Jakie parametry sprawdzam przed wiązaniem stali
Najgorszy błąd, jaki widzę na budowie, to przekonanie, że wystarczy „mniej więcej” dobrać średnicę prętów i ich rozstaw. W stropie żelbetowym każdy z tych parametrów wpływa na sztywność, ugięcie, zarysowanie i odporność konstrukcji. Część wartości wynika bezpośrednio z projektu, ale kilka rzeczy da się ocenić od razu, zanim ekipa zacznie wiązać stal.
| Parametr | Co zwykle spotykam | Dlaczego to ważne |
|---|---|---|
| Grubość stropu monolitycznego | Najczęściej około 20-25 cm, a minimum bywa rzędu 16 cm | Od niej zależy sztywność płyty i możliwość ułożenia poprawnych warstw zbrojenia |
| Średnica prętów | W domach jednorodzinnych często 12-14 mm, a w strefach dodatkowych także inne średnice zależnie od projektu | Zbyt cienka stal nie przeniesie obciążeń, a zbyt gruba może utrudnić prawidłowe zagęszczenie betonu |
| Rozstaw siatki | Przykładowo 12 x 12 cm albo 15 x 15 cm | Rozstaw wpływa na kontrolę rys i równomierną pracę płyty |
| Zbrojenie górne | Bywa wymagane przy większych rozpiętościach, np. powyżej 4,5 m, albo przy wyższych obciążeniach użytkowych | Bez niego strefa nad podporami może pracować zbyt słabo, szczególnie po dociążeniu ścianami działowymi |
| Otulina | Nie dobiera się jej „z pamięci”, tylko z projektu i warunków ekspozycji | Za mała otulina przyspiesza korozję i pogarsza odporność ogniową |
Tu właśnie widać, dlaczego zbrojenia nie da się sprowadzić do prostego „ile stali kupić”. Liczy się nie tylko ilość, ale też położenie, otulina, dystanse i sposób łączenia. Jeśli ktoś na placu budowy oszczędza na podkładkach albo przesuwa pręty, żeby szybciej zalać płytę, najczęściej psuje cały efekt. Budujemy Dom słusznie zwraca uwagę, że niewłaściwy zakład i zakotwienie prętów bardzo często kończą się utratą ciągłości zbrojenia.
Najczęstsze błędy na budowie, które wychodzą dopiero po czasie
Najbardziej zdradliwe przy stropach jest to, że wiele błędów nie boli od razu. Beton wygląda dobrze, płyta stoi, ekipa jest zadowolona, a problem pojawia się po kilku miesiącach albo po pierwszym większym obciążeniu. Ja zwracam uwagę przede wszystkim na te powtarzalne potknięcia:
- Brak dystansów - pręty lądują za nisko i tracą otulinę.
- Przesunięcie zbrojenia podczas betonowania - szczególnie wtedy, gdy mieszanka jest zbyt rzadka albo źle wibrowana.
- Nieprawidłowy zakład - pręty są połączone za krótko lub w złym miejscu.
- Samowolne skracanie zbrojenia górnego - „bo i tak go nie widać”, co zwykle kończy się rysami nad podporami.
- Brak dozbrojenia przy otworach - schody, przewody i większe przepusty zawsze osłabiają płytę.
- Układanie stali bez czytelnego rysunku - wtedy wykonawca zaczyna zgadywać, a konstrukcja nie jest miejscem na zgadywanie.
Przy remontach starych domów problem bywa jeszcze większy, bo po odkrywce okazuje się, że ktoś wcześniej już coś przerabiał, a rzeczywisty układ prętów różni się od założonego. W takich sytuacjach nie wystarczy porównać „na oko” nowego i starego rozwiązania. Trzeba sprawdzić, czy projekt w ogóle dopuszcza zmiany. Gdy te błędy są wyeliminowane, pozostaje ostatni i bardzo praktyczny etap - odbiór przed betonowaniem.
Jak odbieram zbrojenie przed betonowaniem
Na tym etapie nie szukam estetyki, tylko zgodności z projektem. Zbrojenie jest ukrywane na lata, więc po zalaniu nie ma już prostego sposobu, żeby coś skorygować bez kosztownej rozbiórki. Dlatego przed betonowaniem sprawdzam kilka rzeczy zawsze w tej samej kolejności:
- Porównuję układ prętów z rysunkiem konstrukcyjnym, a nie z pamięcią wykonawcy.
- Patrzę, czy dystanse utrzymują właściwą wysokość zbrojenia na całej powierzchni.
- Kontroluję zakłady, połączenia i miejsca, w których pręty powinny być ciągłe.
- Sprawdzam dodatkowe dozbrojenie przy podporach, otworach i krawędziach płyty.
- Oceniąm, czy deskowanie jest stabilne i nie „odpuści” po wejściu betonu.
- Wymagam odbioru przez kierownika budowy, a przy ważniejszych robotach także przez projektanta lub inspektora nadzoru.
Jeżeli pracuję przy inwestycji w Krakowie, Libertowie albo w okolicznych miejscowościach, zawsze przypominam, że dobra ekipa to nie ta, która najszybciej zalewa strop, tylko ta, która nie ma problemu z odbiorem przed zalaniem. To niby drobiazg, ale właśnie na takich detalach widać klasę wykonania. Im bardziej skomplikowany rzut budynku, tym mniej miejsca na improwizację.
Co najbardziej opłaca się dopiąć przed zalaniem stropu
Gdy miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym: nie oszczędzaj na kontroli ukrytych elementów. Strop po betonowaniu wygląda tak samo dobrze albo tak samo źle, niezależnie od tego, czy pręty były ułożone idealnie, czy byle jak. Różnica ujawnia się dopiero w pracy konstrukcji.
Dlatego przed zalaniem zawsze wolę poświęcić dodatkowe 20 minut na sprawdzenie otuliny, zakładów i stref podporowych niż później tłumaczyć pęknięcia, ugięcia albo korozję. W stropie najwięcej znaczy dokładność, a nie pośpiech. Jeśli ktoś chce mieć naprawdę pewną konstrukcję, to właśnie na tym etapie powinien być najbardziej wymagający.
